InteropNet



NOC

[0102]
2010.04.26

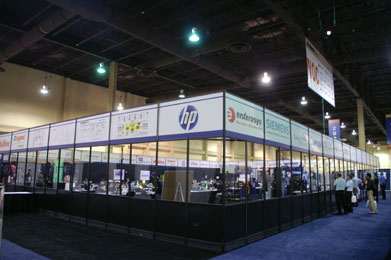

NOC全景.

Topology

[0074]
2010.04.29

【クリックで拡大 221KB】

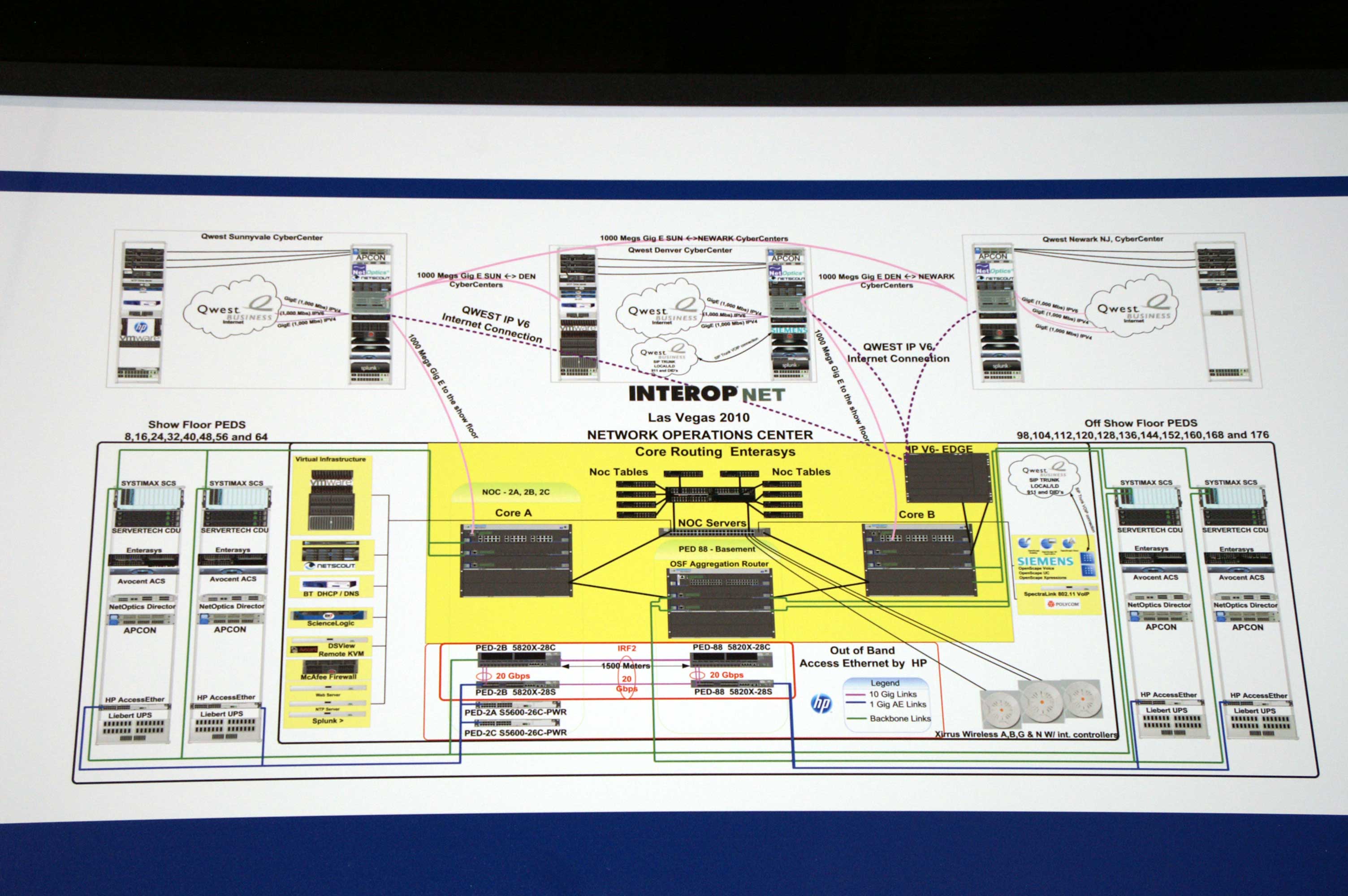

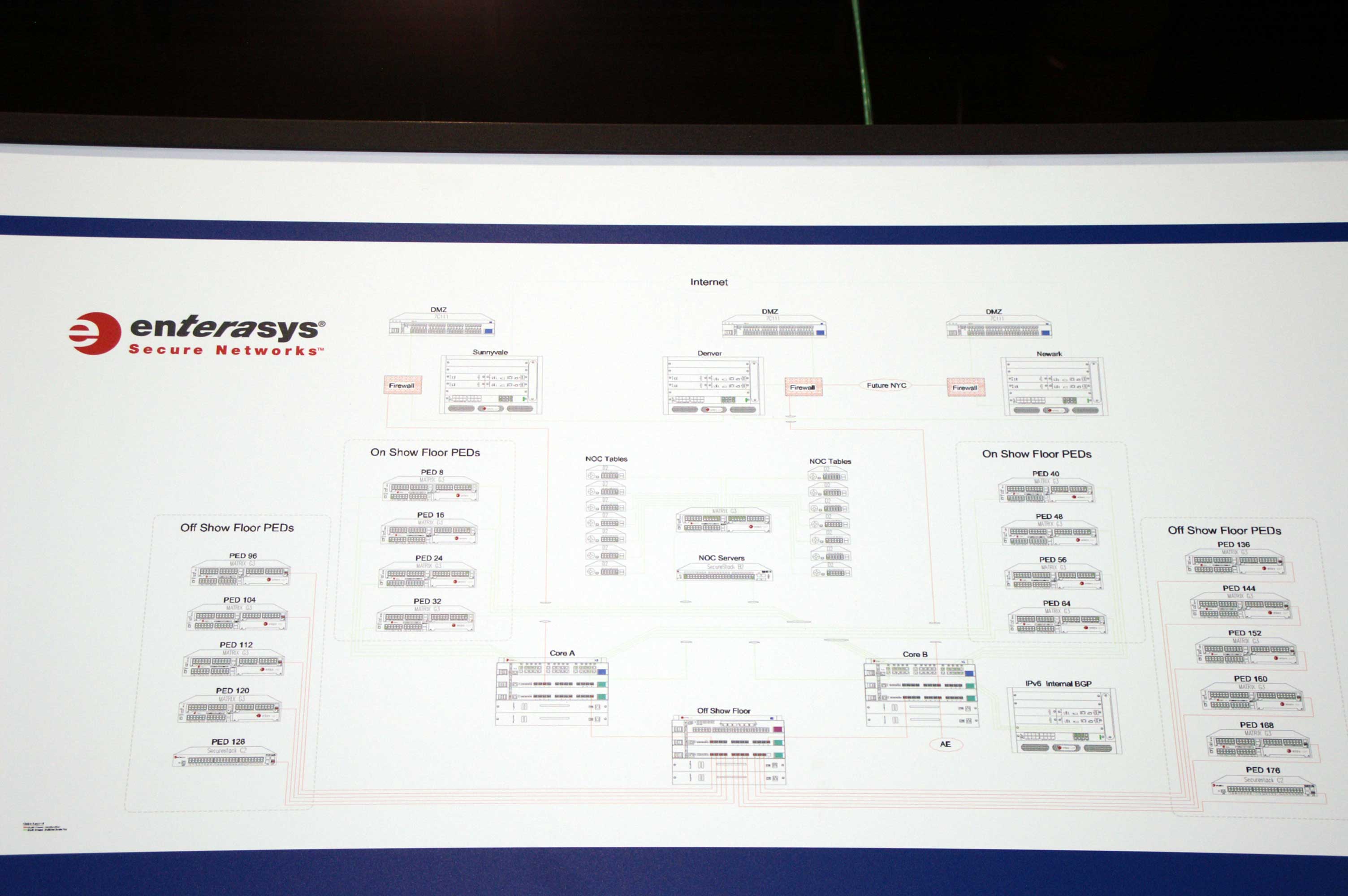

各Pedも含めた全体構成図.
[0076]
2010.04.29

【クリックで拡大 366KB】

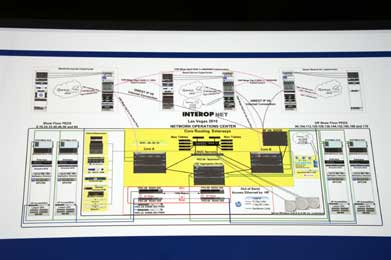

コア部分.
[0073]
2010.04.29

【クリックで拡大 295KB】

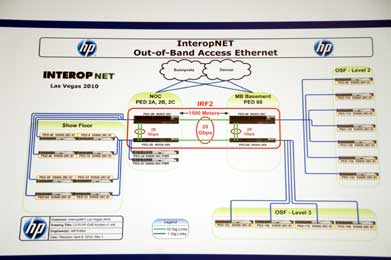

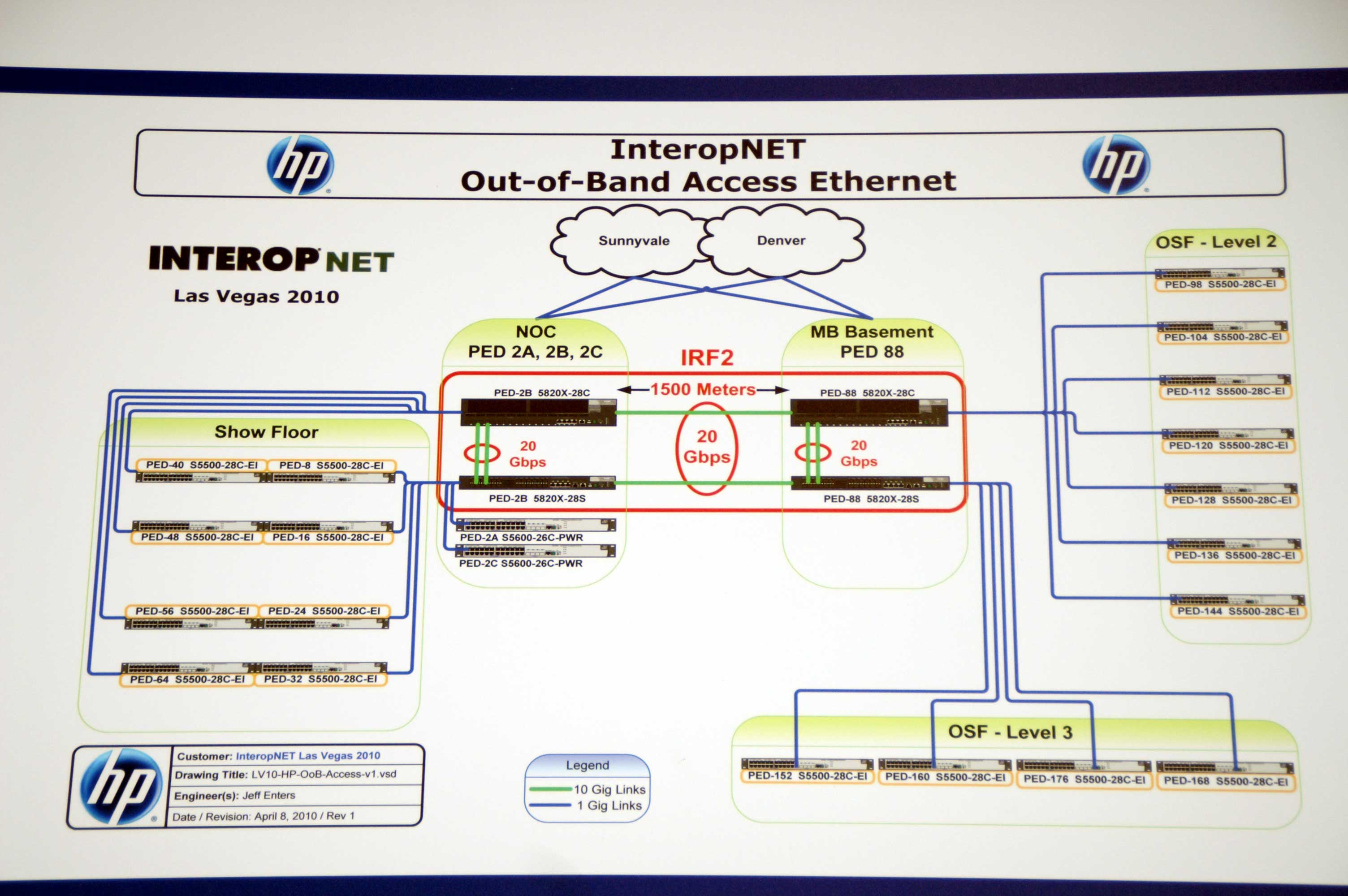

Access Ethernet.
[0075]
2010.04.29

【クリックで拡大 200KB】

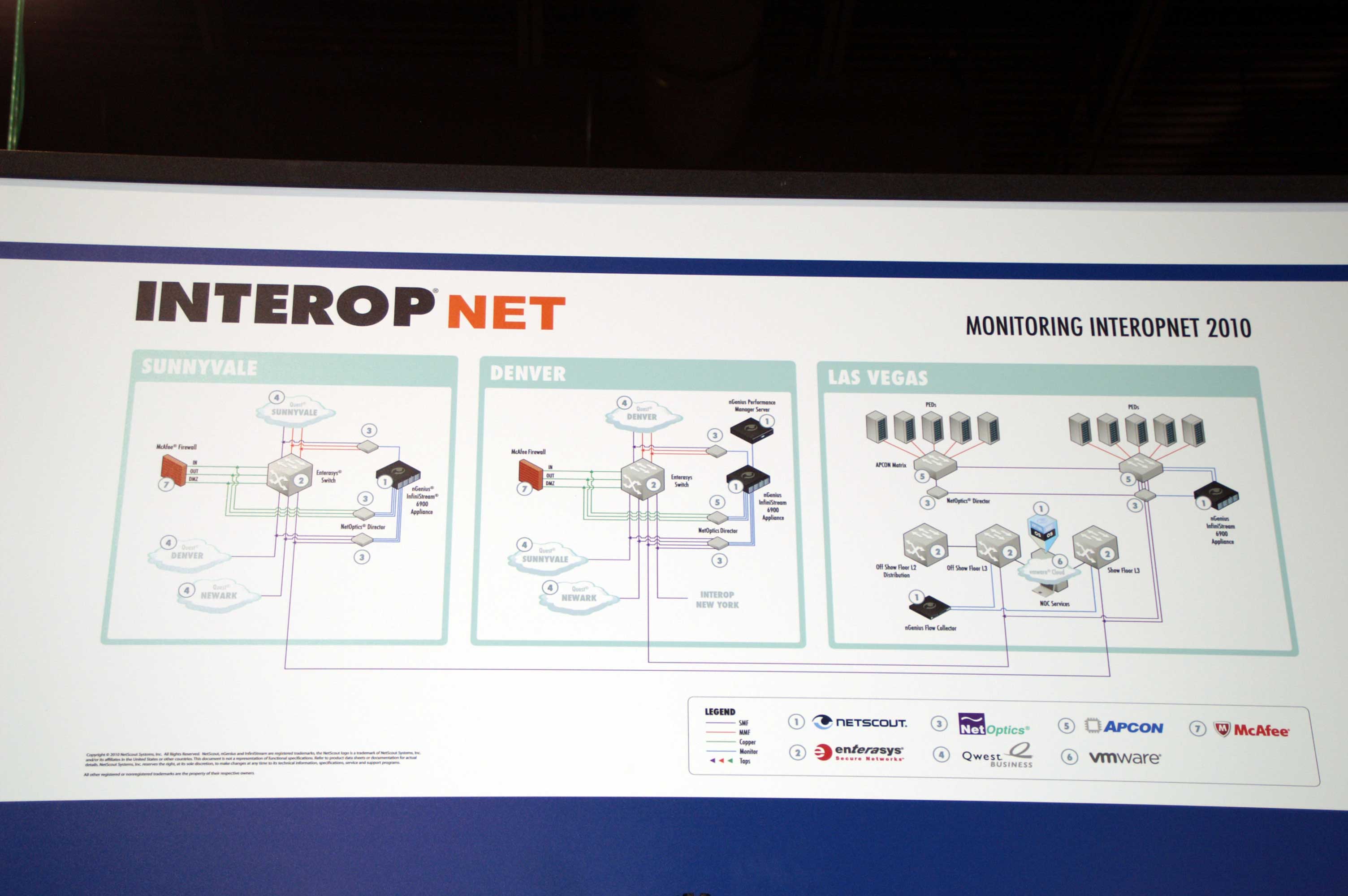

モニタリング用のネットワーク.

NOC Racks

[0081]
2010.04.27

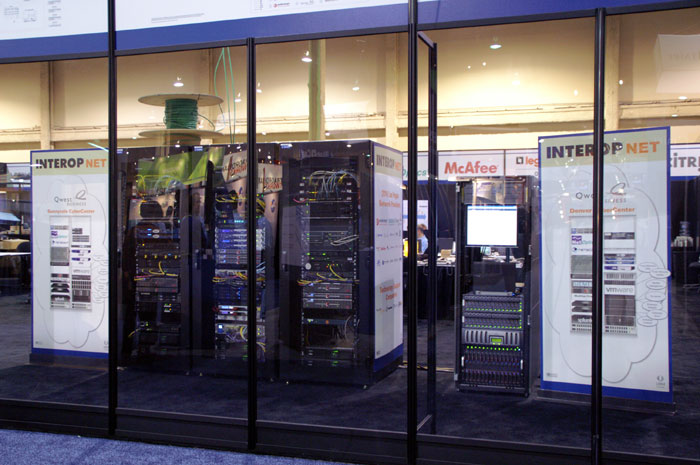

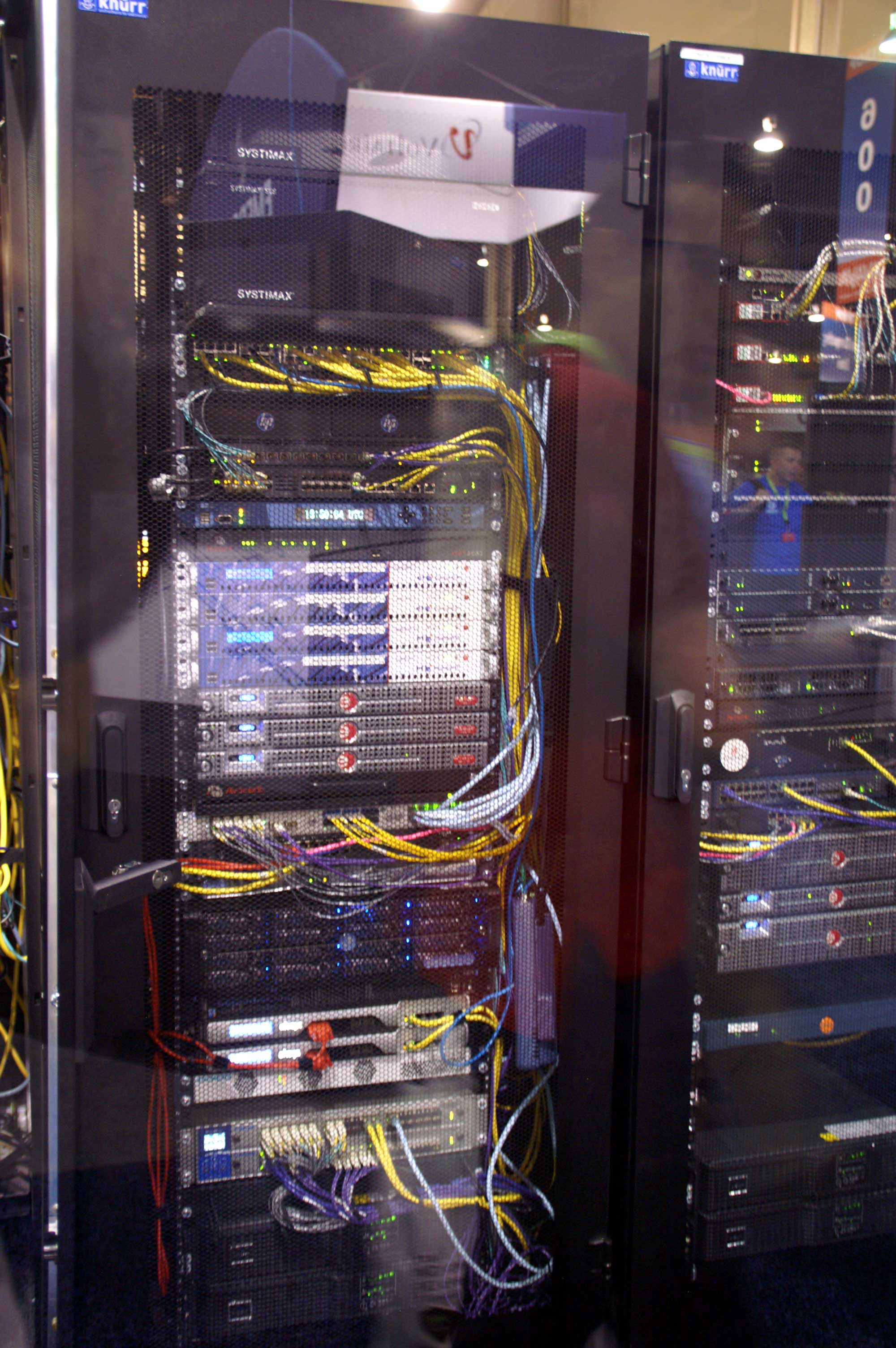

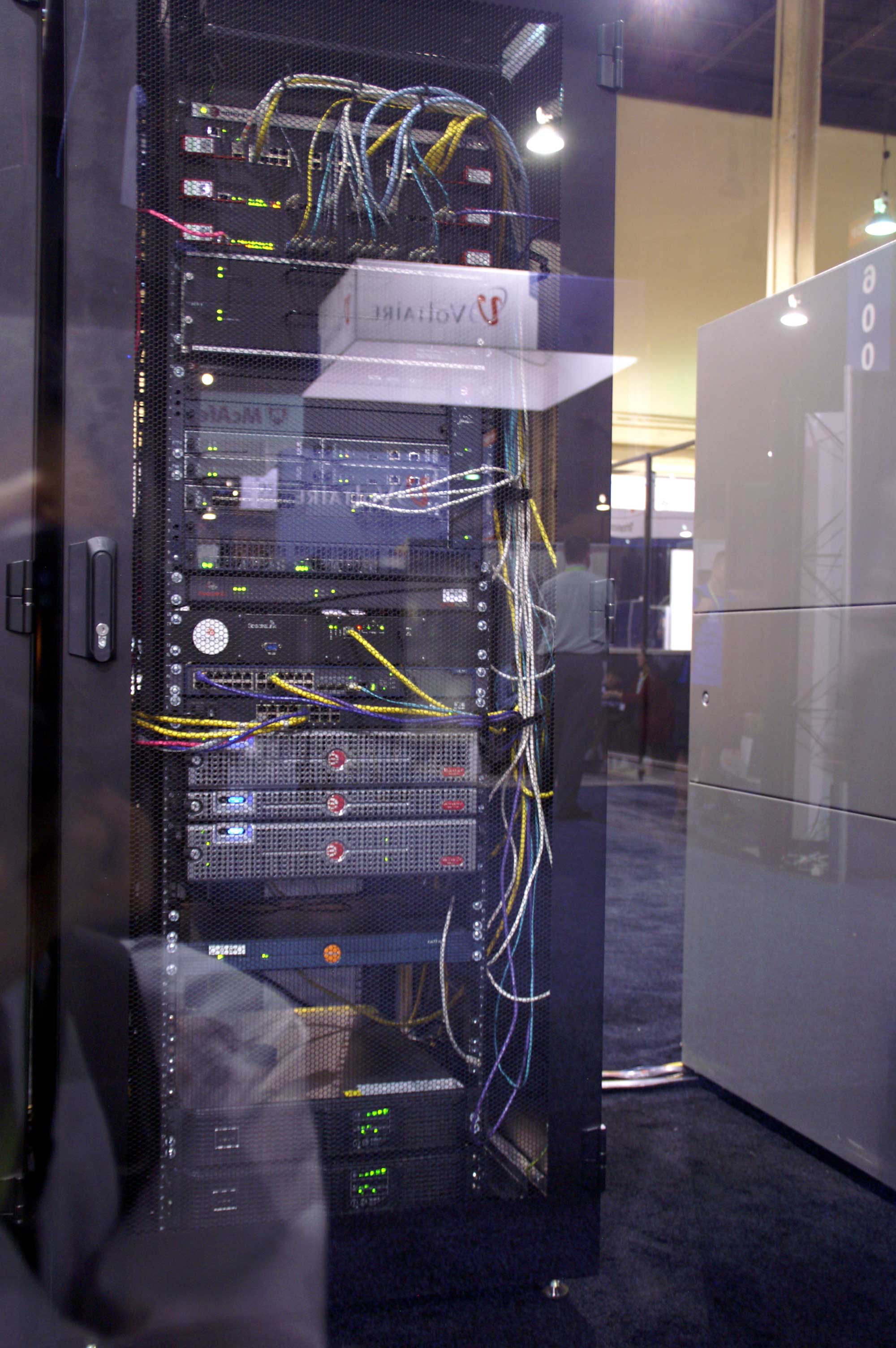

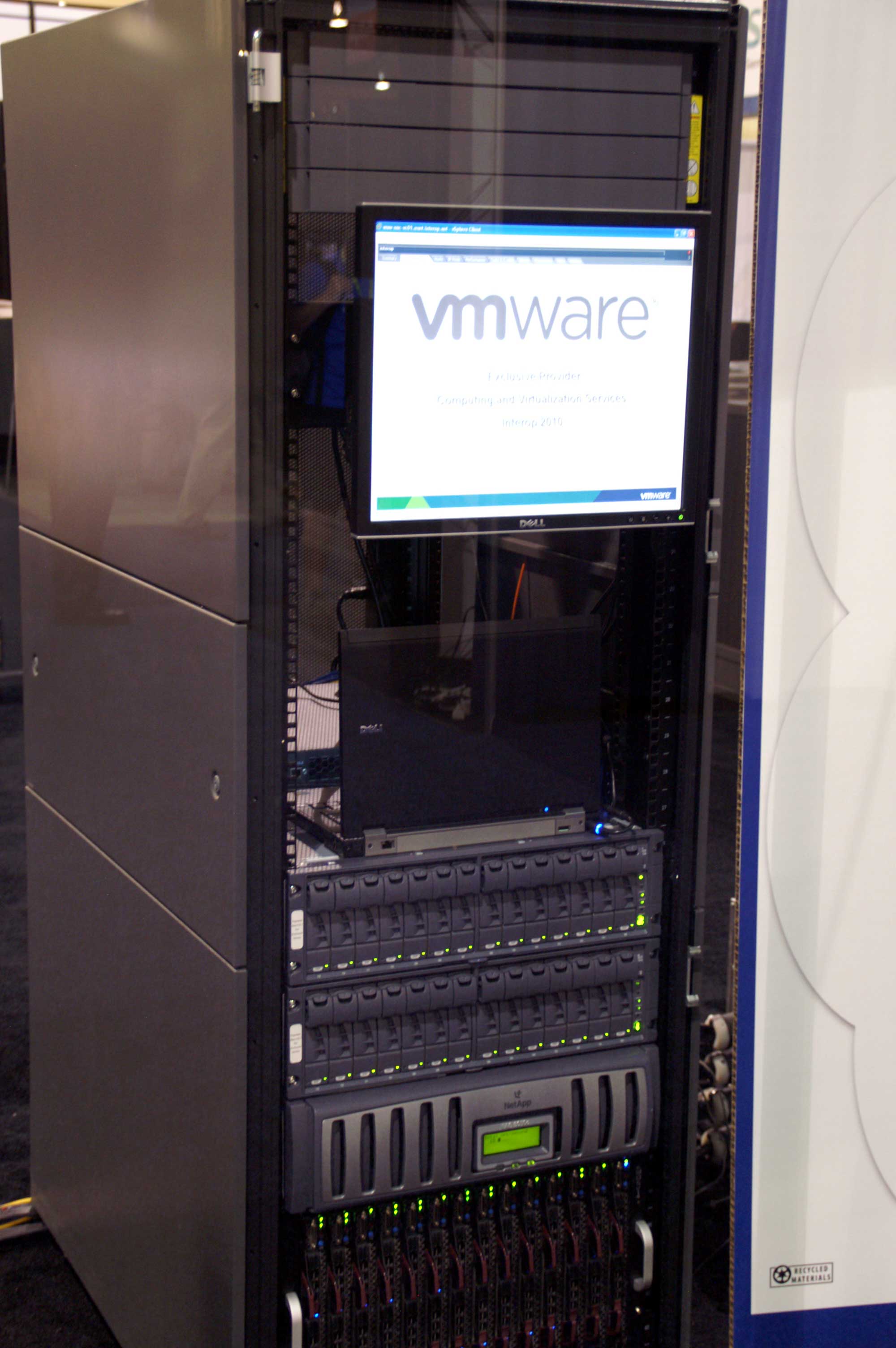

NOCのPed.4ラックと軽量.上に伸びているケーブルも3本だけ.
左右のパネルは,Sunnyvale・Denverに置かれている機器の紹介.

拡大写真は,左から...
1本目: 【拡大(426KB)】
2本目: 【拡大(470KB)】
3本目: 【拡大(391KB)】
4本目: 【拡大(241KB)】
[0068]
2010.04.29

パネルから.

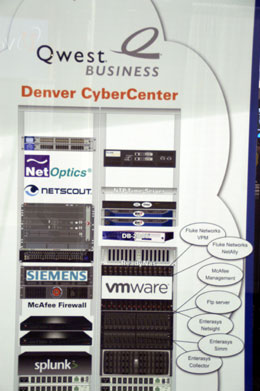

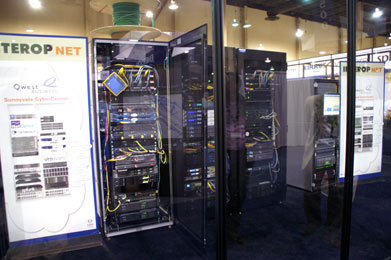

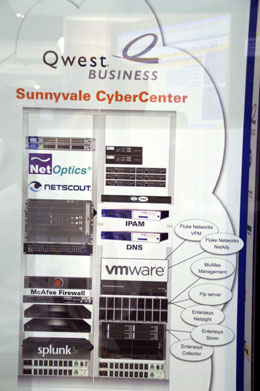

"Sunnyvale CyberCenter"のラックの構成図です.
東京ショウでたとえると「大手町側」ですね.
[0069]
2010.04.29

パネルから.
"Denver CyberCenter"のラックの構成図です.
[0068]
2010.04.29

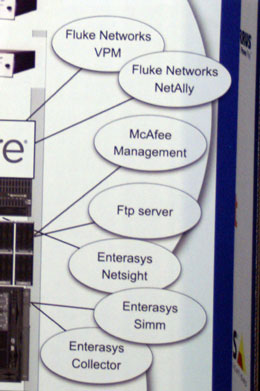

吹き出し部分が気になる方のために,拡大.
Sunnyvale・Denverとも共通です.

Monitoring

[0047]
2010.04.27

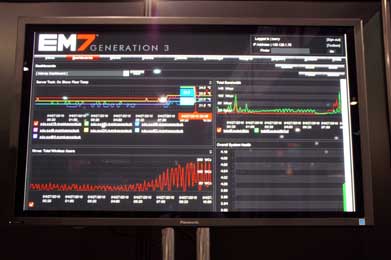

EM7の表示.
[0048]
2010.04.27

同.
Xirrus: Total Wireless Users.
[0049]
2010.04.27

同.

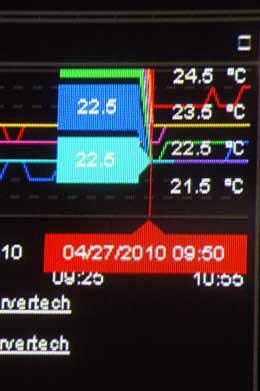

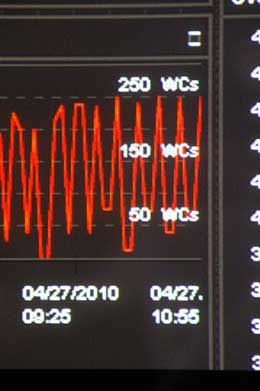

Server Tech: On Show Floor Temp.
[0050]
2010.04.27

同.

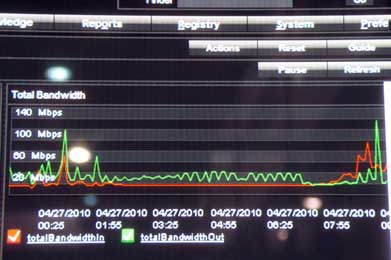

百数十Mbps といったところでしょうか.

InteropNet: Monitoring and Management Class / InteropNet Tour

[0034]
2010.04.27

InteropNet: Monitoring and Management Class.
という座学が,InteropNet Tourの前30分に設けられました.
[0063]
2010.04.27

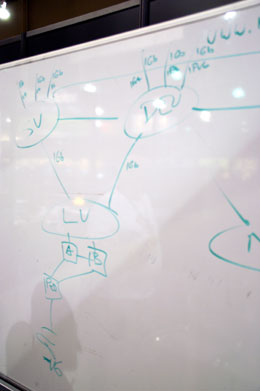

えっと,いわんとしていることは,
SunnyvaleとDenverへそれぞれ1Gbps.つまり計2Gbps.
その先は,SunnyvaleとDenverのそれぞれとも,IPv4に1Gbps×2,IPv6に1Gbps×1.
ブースにもIPv6をサービス.

昨年のDS-3から一気に1Gbpsへ増速,またIPv6への対応など,今年はジャンプアップしました.

Displays

[0071]
2010.04.29

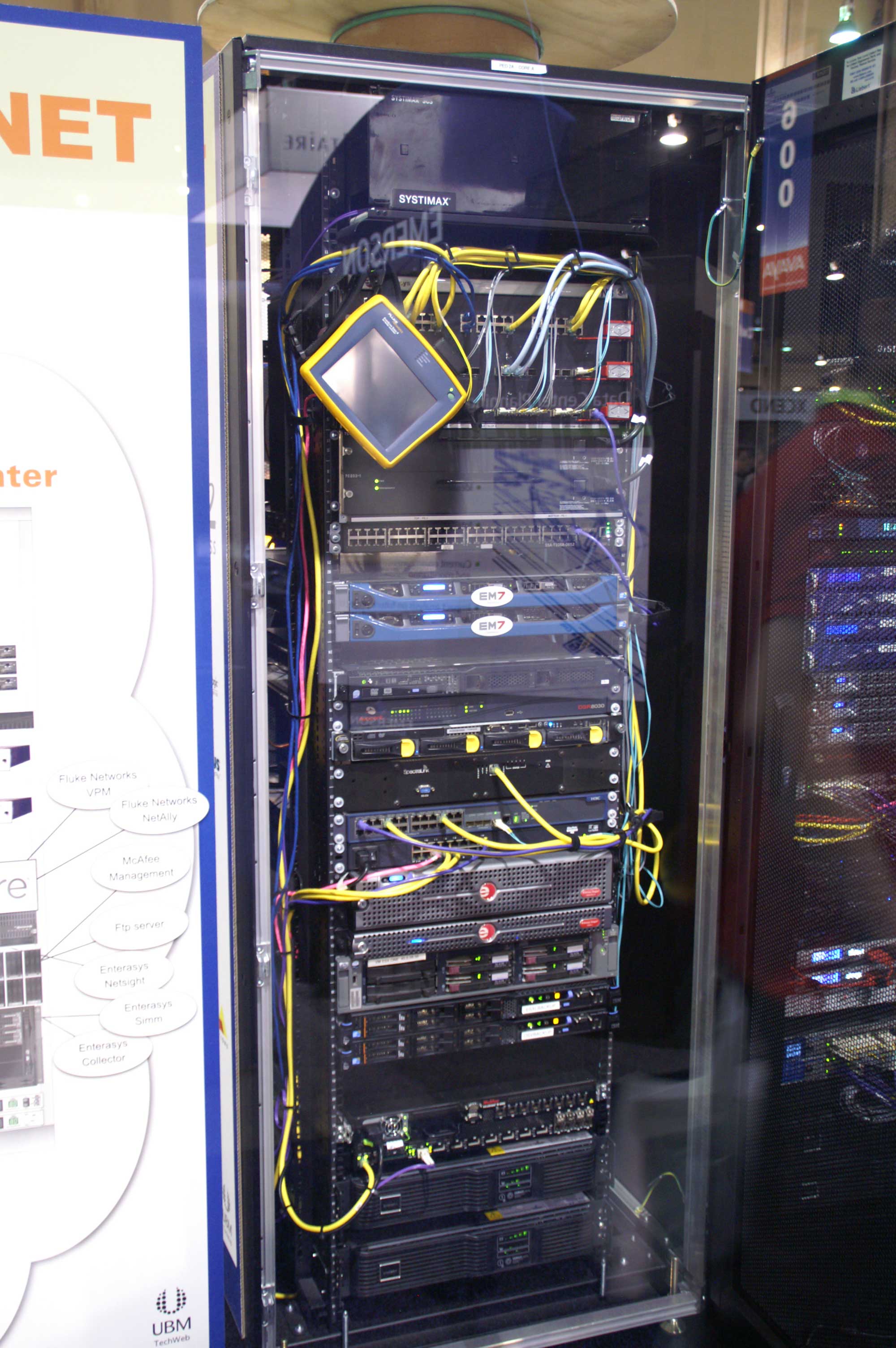

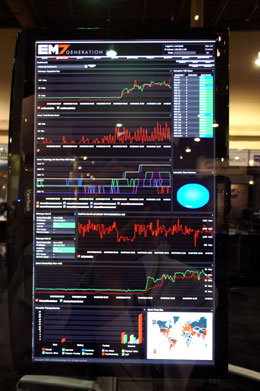

EM7で監視中.
[0072]
2010.04.29

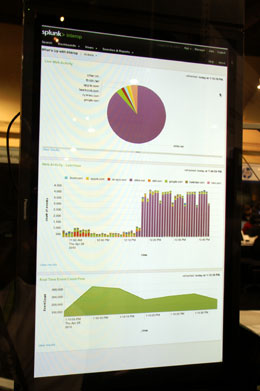

Splunkもあります.
