InteropNet

NOC

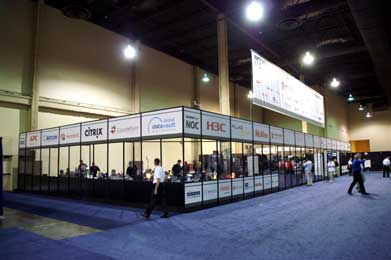

	[0038] 2009.05.19 NOC全景．
	Alcohol hand cleaner bottlesに貼られていたイラスト． (Thanks to Brian.)

Topology

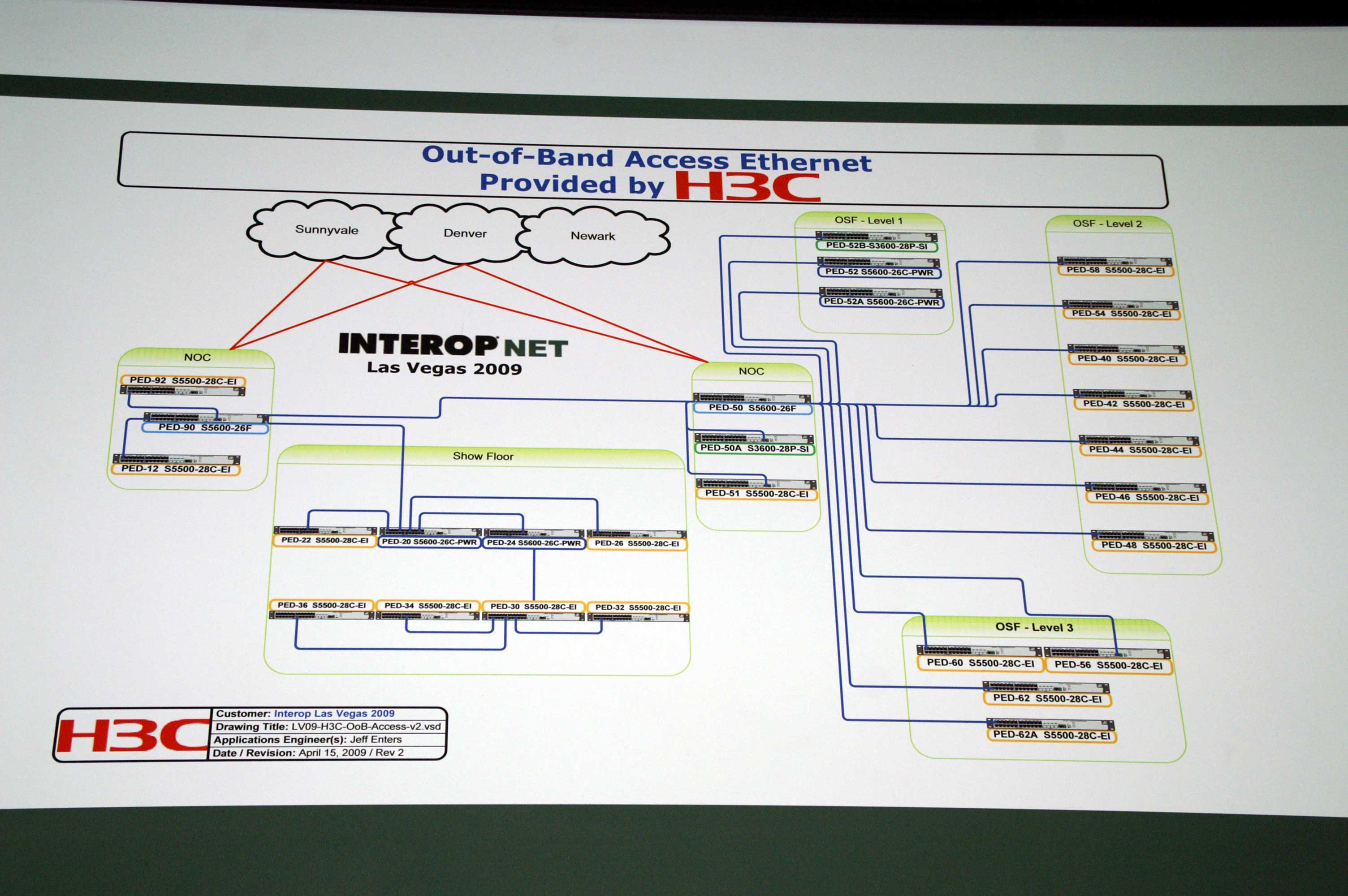

	[0001] 2009.05.21 【クリックで拡大】 ExternalはDS3×2×2で，SunnyvaleとDenverに．

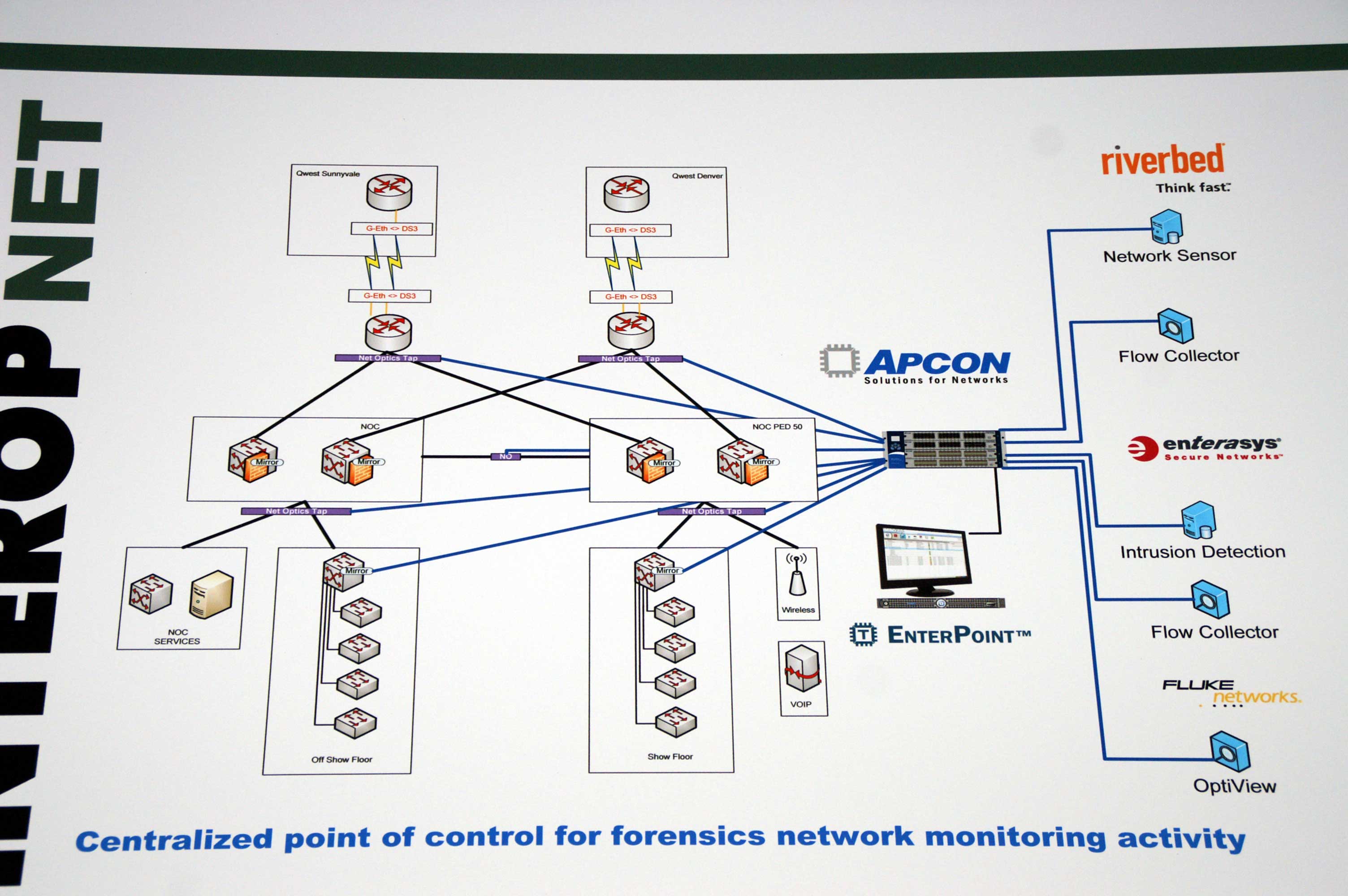

	[0002] 2009.05.21 【クリックで拡大】

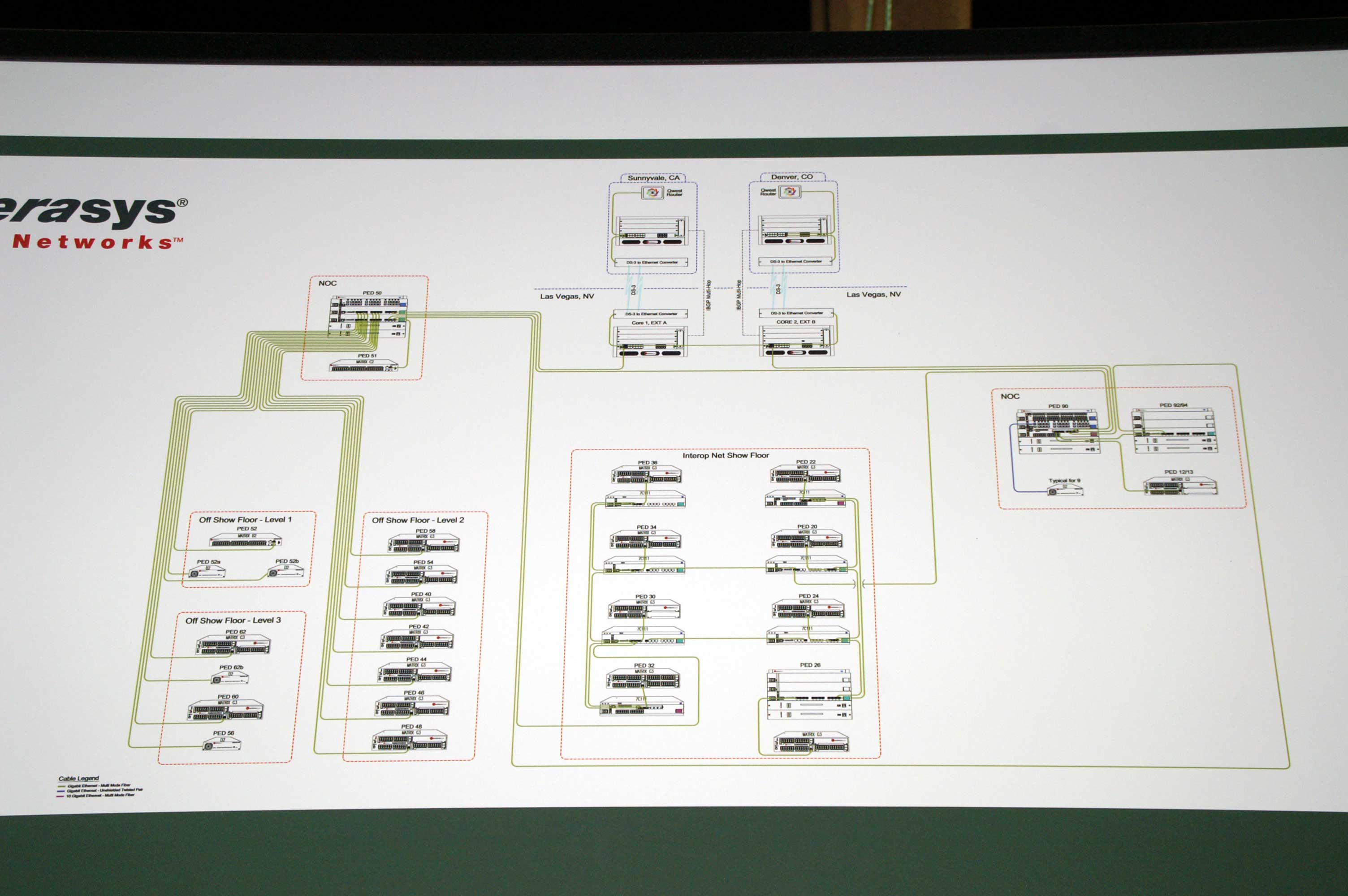

	[0037] 2009.05.19 【クリックで拡大】 左下の凡例にはこう↓書かれています： ・黄緑 …… MMFのGbE， ・青 …… UTPのGbE， ・赤 …… MMFの10GE．

NOC Racks

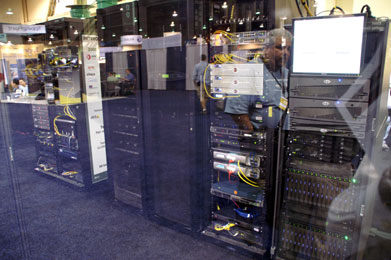

	[0027] 2009.05.20 NOCのラックの全貌． UPSを含めて6本です．

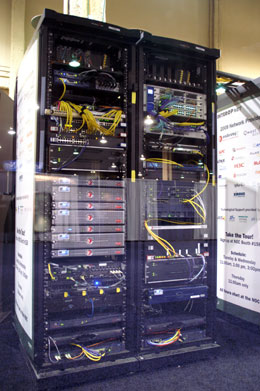

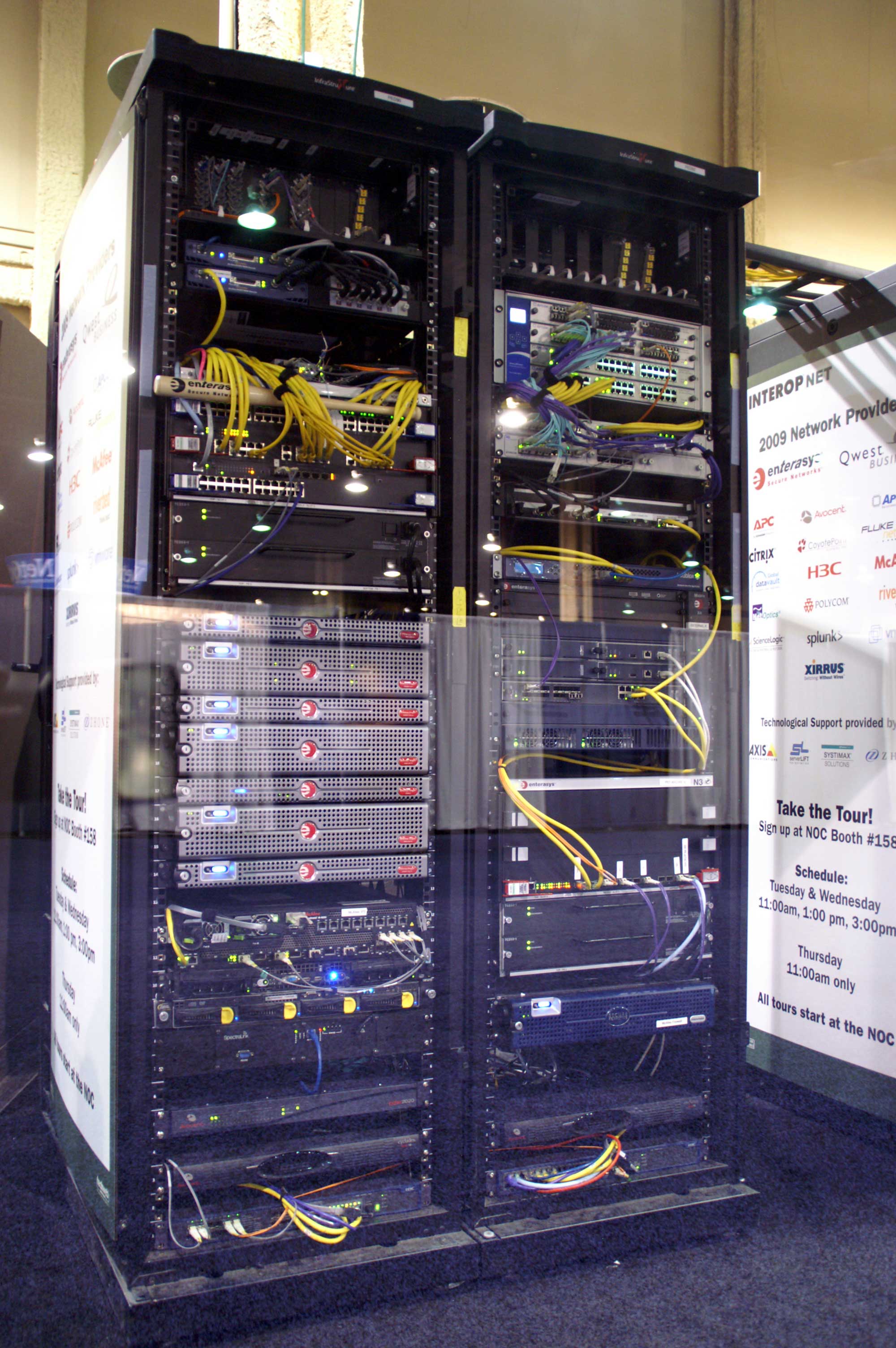

	[0031] 2009.05.20 向かって左の2ラック． コアの部分です． enterasys ... コアスイッチ 3com ... アクセスイーサのスイッチ Polycom ... デスクトップフォン，WiFiフォン ScienceLogic・Splunk ... リアルタイムモニタ（1時間30分の間の分なら戻れる） 【クリックで拡大】

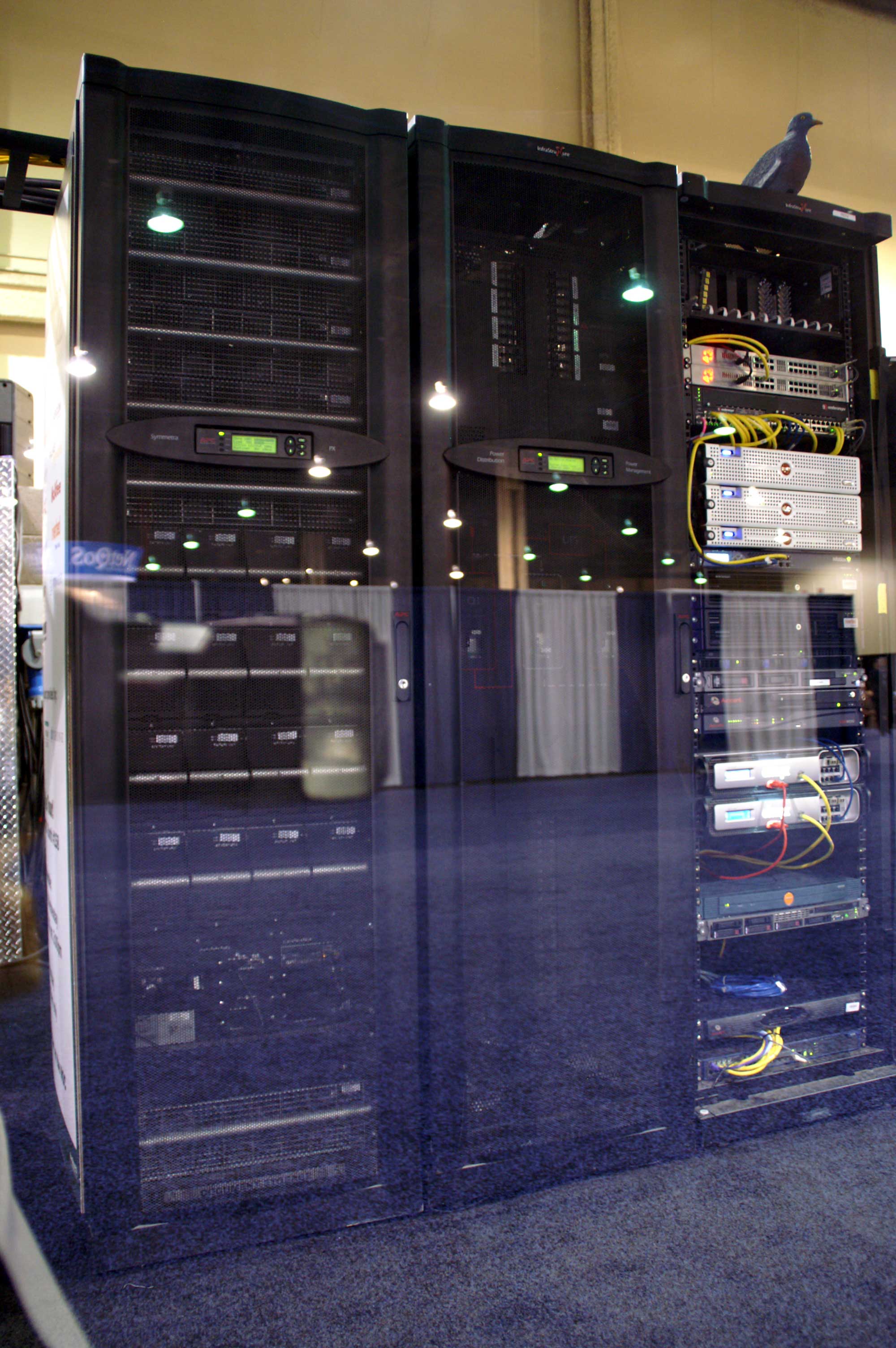

	[0032] 2009.05.20 UPSです． 消費電力は， ・110kW／2008年， ・ 40kW／2009年． 【クリックで拡大】

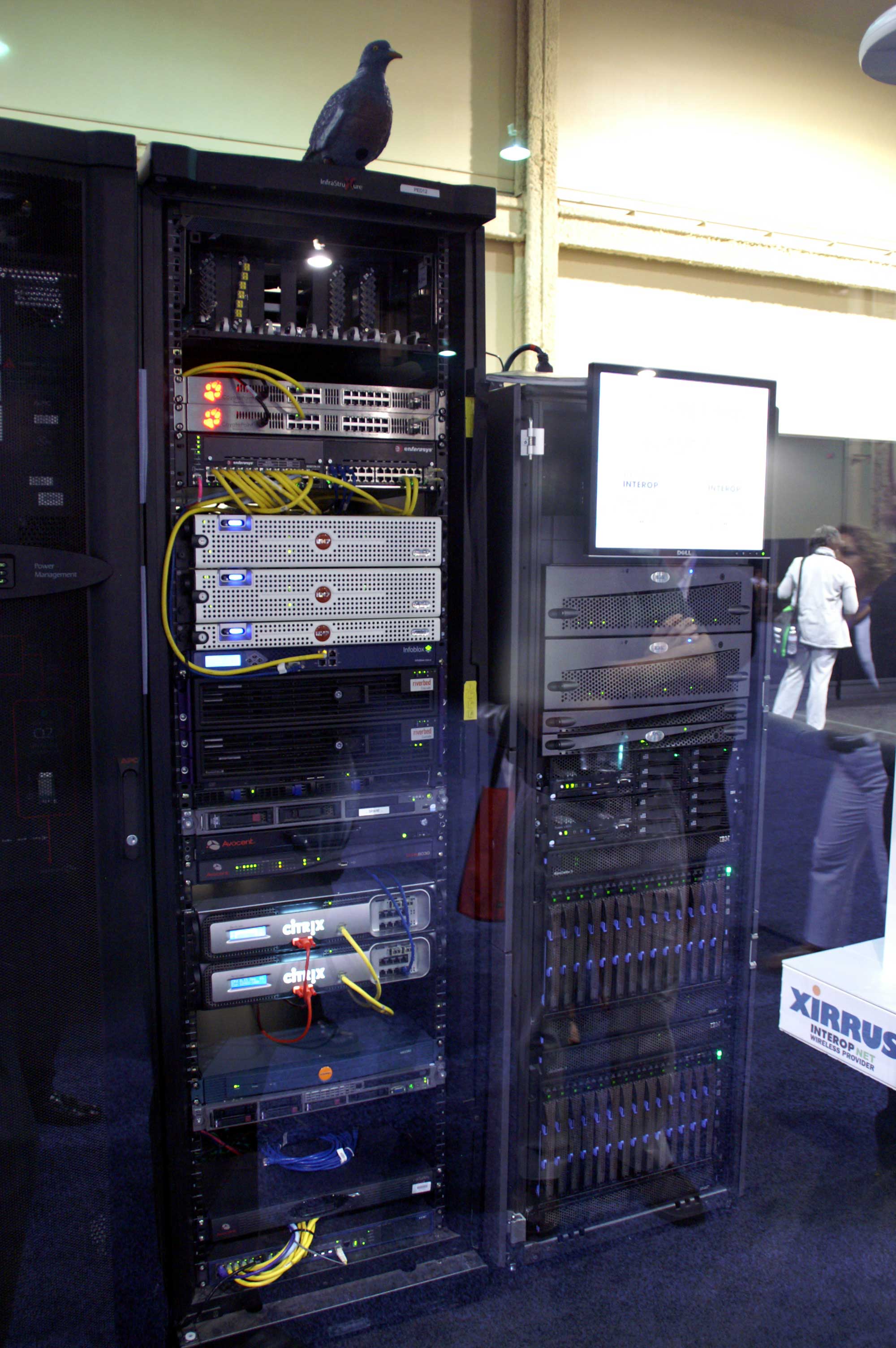

	[0025] 2009.05.20 向かって右側の2ラック． マネジメント系です． VMサーバ． これまで16台だったのが，１ラックで収まるようになった　と． 【クリックで拡大】

InteropNet Tour and a Ped

+----------------------------------+
|          WLAN AP         WLAN AP |
|   [22]    [20]    [24]    [26]   |
|                                  |
|[NOC]                             |
|                                  |
|          WLAN AP         WLAN AP |
|   [36]    [34]    [30]    [32]   |
|                                  |
+----------------------------------+

	[0022] 2009.05.19 NOC Tourスタート． 所要30分くらいでした．
	[0025] 2009.05.19 小物を四つほど，順次取り出して紹介してくれます． 今年はスポンサーのケアがもの凄く厚いゾ！

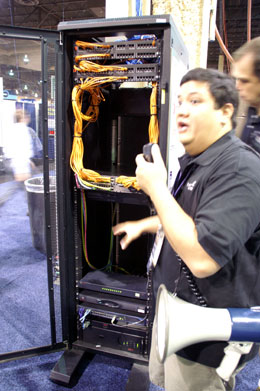

	[0029] 2009.05.19 NOC直近のPed 22へ．

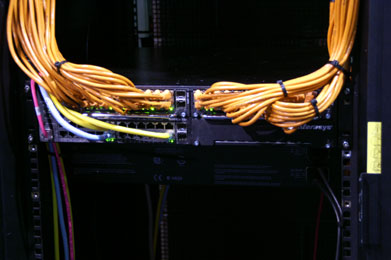

	[0032] 2009.05.19 ラックの上部： - Enterasys G3G124-24P

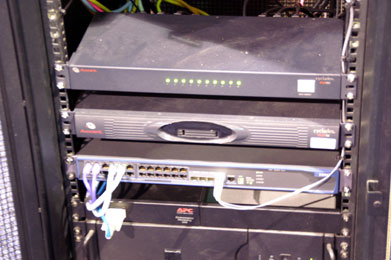

	[0031] 2009.05.19 ラックの下部．マネジメント系： - Avocent PM10i - Avocent ACS16 - H3C S5500 Series - APC Environment Monitoring Unit - APC Smart UPS 3000

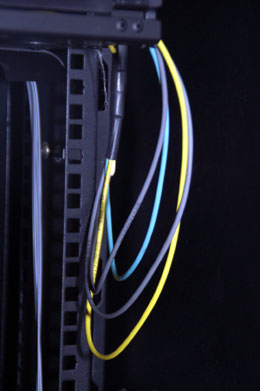

	[0081] 2009.05.20 使っている光ケーブルの中には，MMFの芯・SMFの芯の両方が複数ずつ含まれています．

WLAN AP — Xirrus

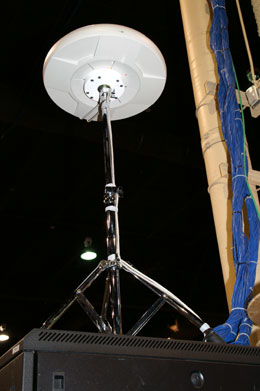

	[0015] 2009.05.19 ラックの上に降りてきました． 天井への設置ではなくて．

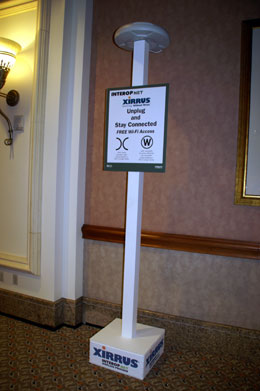

	[0007] 2009.05.20 展示会場の外ではこういう形で．

Drop Cable

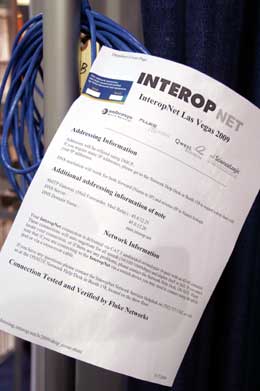

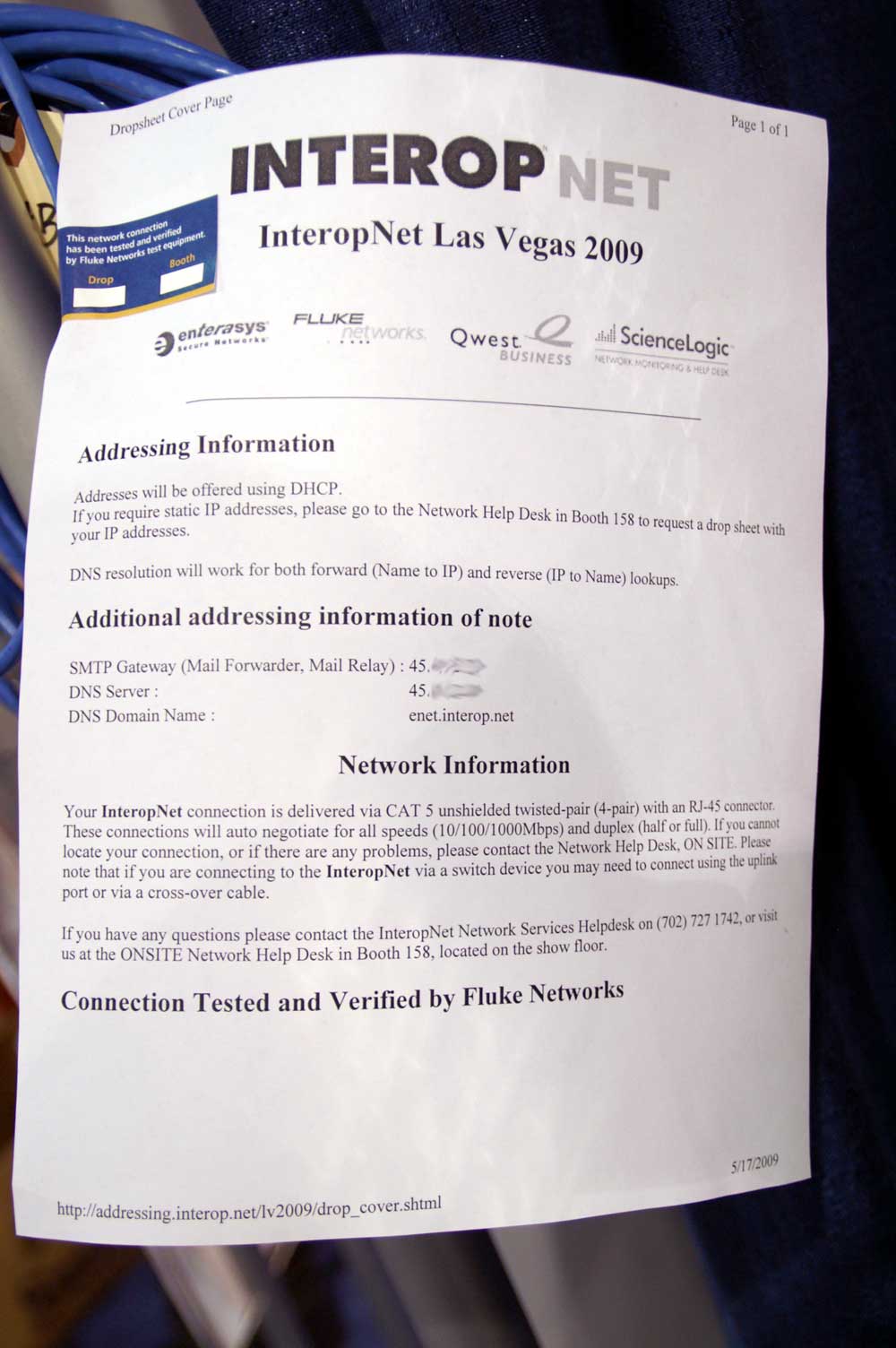

[0023] 2009.05.21 ドロップケーブルの説明書き． 使われていなくて不憫でしたので撮ってきました． ダイナミックで割り振られていますね． 【クリックで拡大―― 一部，伏せておきます】

InteropTV Studio

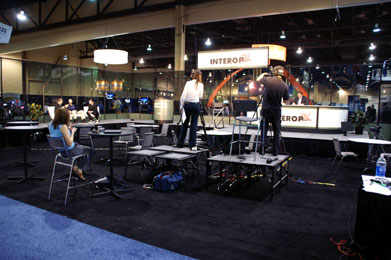

[0021] 2009.05.19 InteropTV.
