InteropNet全般

変化があった.
Extreme 一色ではなく,Redback+Exterme のマルチベンダに.

機材

 1999年からスポンサ制度となり,
 それまでの真髄であったマルチベンダ色が薄まっていた.
 しかし今回は Redback+Extreme で構成:

   - 1999年LV  ……………… Cisco
   - 1999年ATL〜2007年LV … Extreme
   - 2007年NY  ……………… Redback+Extreme

プロトコルなど

 ●ルーティングほか
  従来使ってきた,リング迂回プロトコルの EAPS が使用不能に.
  ∵ Redback+Extreme のマルチベンダ構成となったため.

  OSPF による迂回方式へ.

    EAPS: Ethernet Automatic Protection Switching
       Extreme 独自の迂回方式.

 ●IPv6 なし
  出展者からの要求がないので使っていない.
  プロバイダの Qwest を含め,ready ではある と.

注目の採用機材

 ●cPacket Network 社
  今回のショウでは cPacket 社の箱でキャプチャ,解析.
  10Gbps×双方向のキャプチャが可能.
  16個の同社の箱同士の間でハートビートも.

 ●Avaya 社+Spectralink 社
  IPマルチキャストによる,無線 LAN での push to talk 機能.

Topology

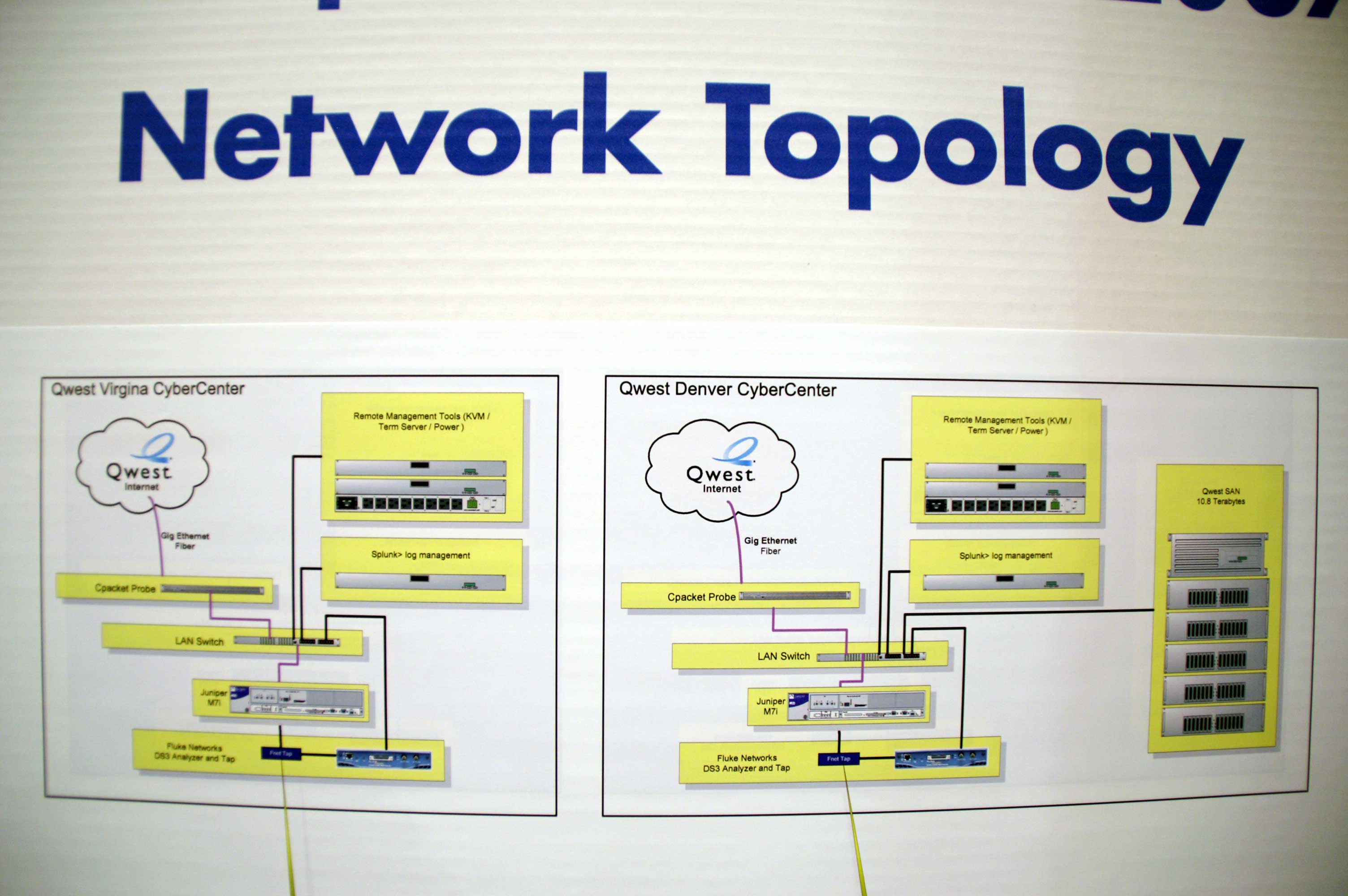

[0123]
2007.10.24

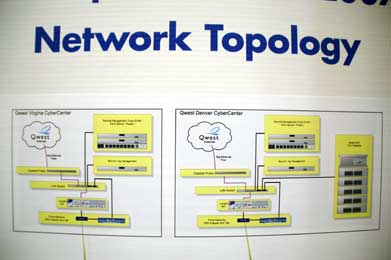

トポロジ.上位.
Qwest を使用.
"Twin DS3" の冗長構成:
- Virginia (Primary)
- Denver (Backup)

クリックで拡大.250KB(3008x2000).

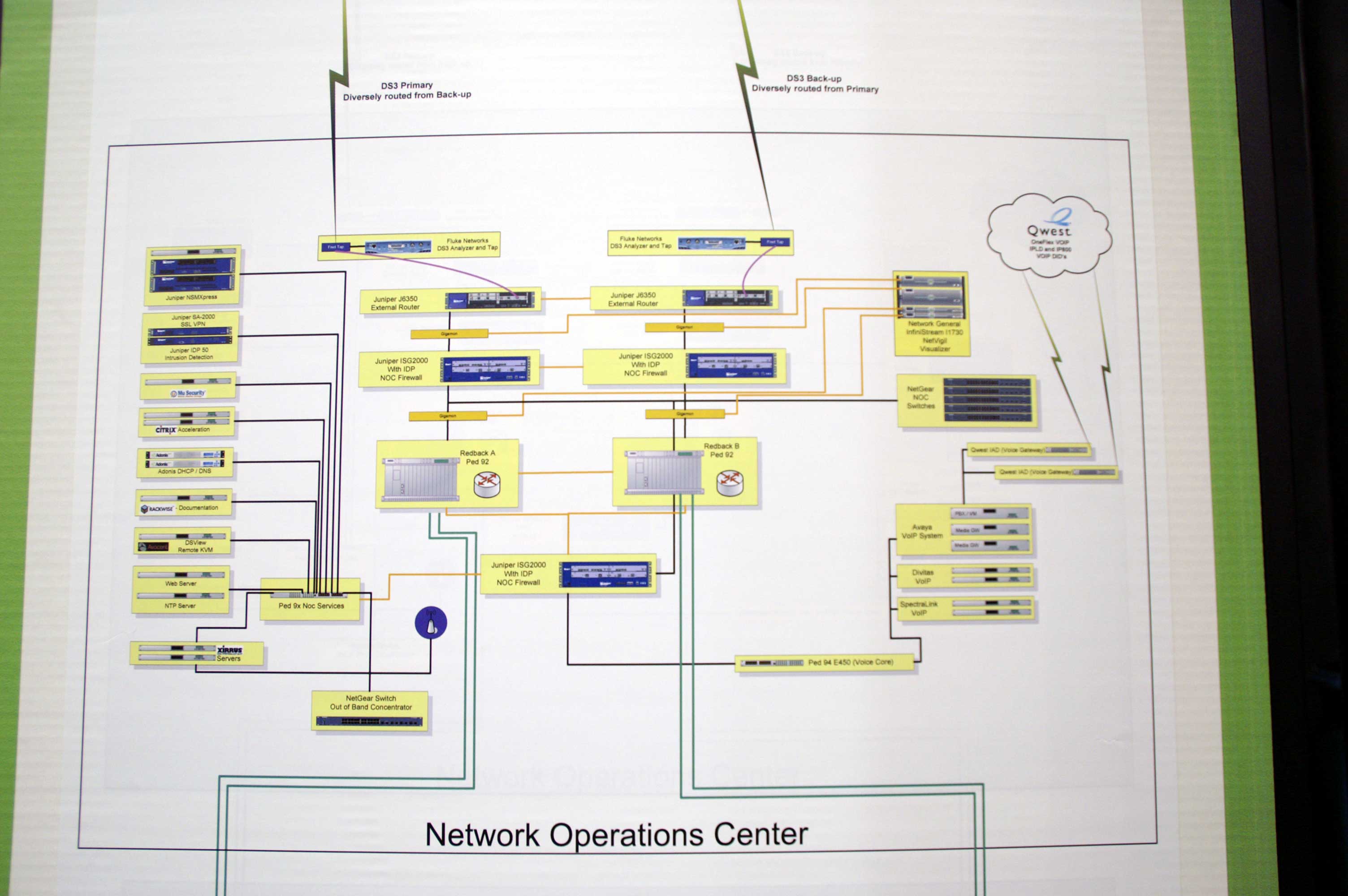

[0124]
2007.10.24

トポロジ.NOC内.
クリックで拡大.248KB(3008x2000).

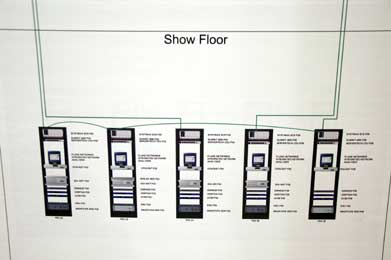

[0125]
2007.10.24

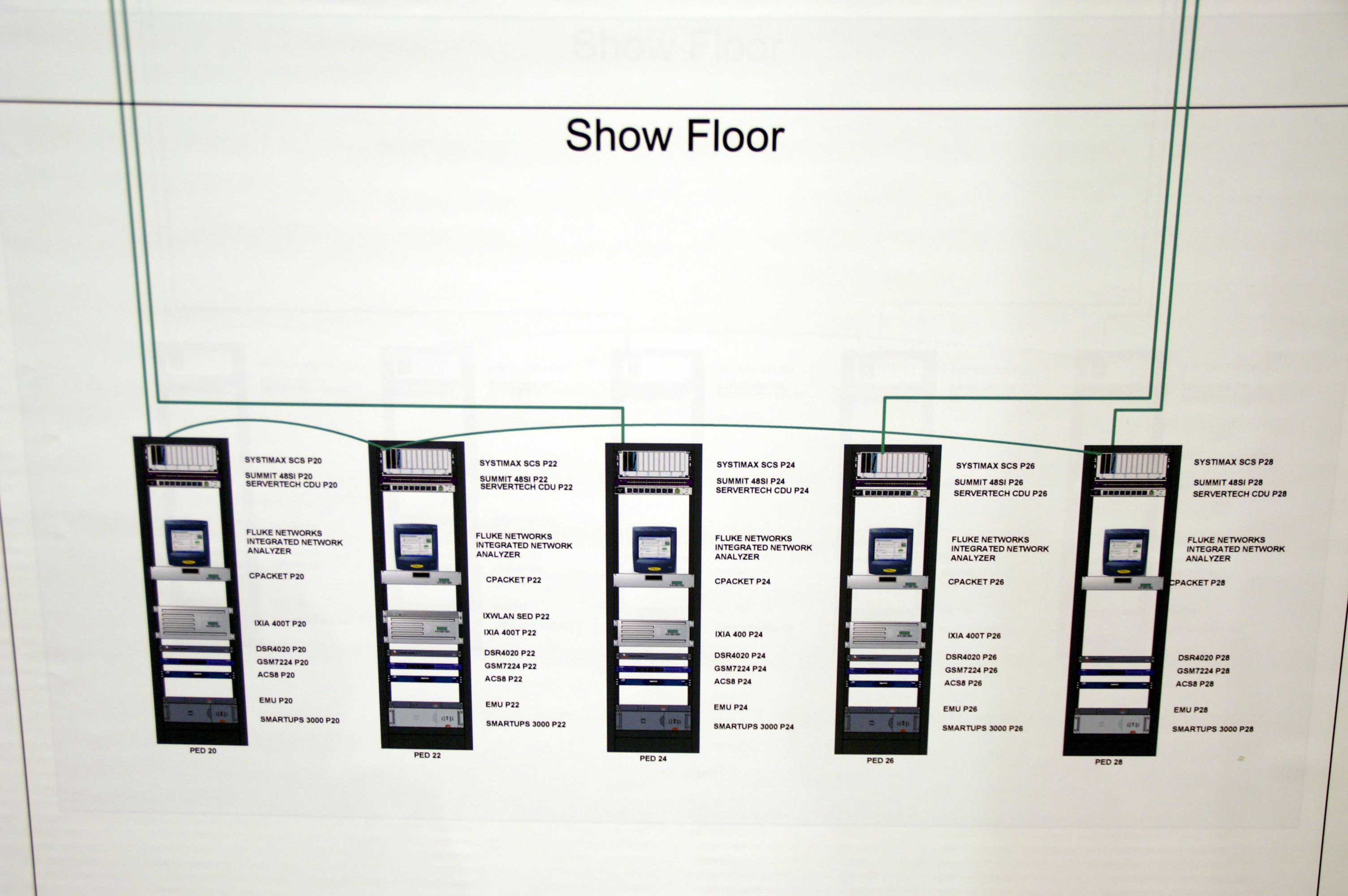

トポロジ.ショウフロア.
クリックで拡大.236KB(3008x2000).

NOC

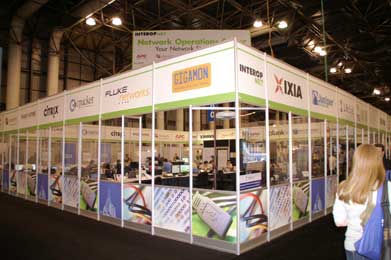

[0097]
2007.10.24

NOC全景.
この写真でいう右側の壁に沿ってラックが並んでいます.
6ラック+UPS×2ラック.

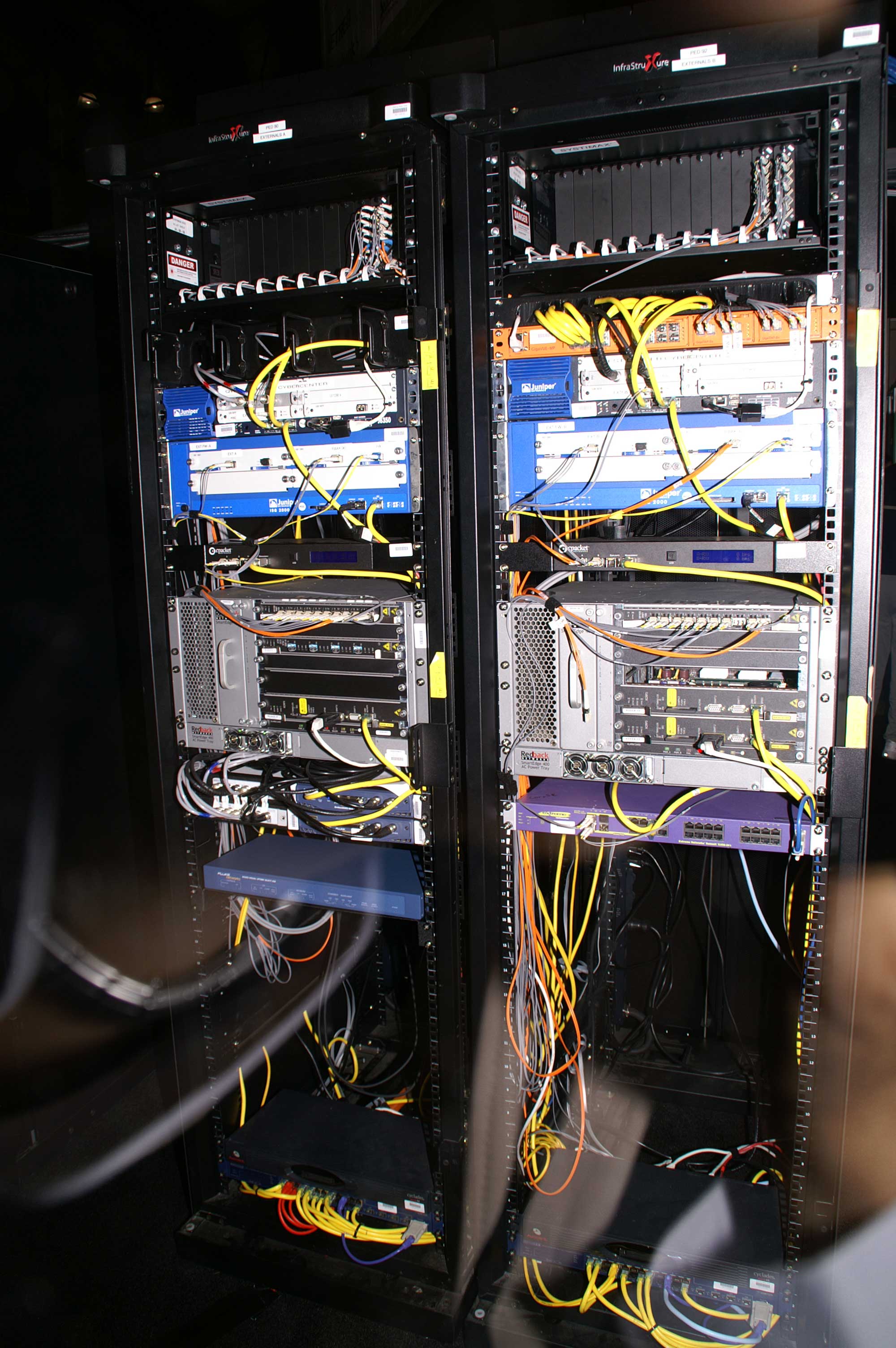

[0080]
2007.10.24

Externals:

(uplink)
    |
Juniper J6350
    |
Juniper ISG2000
    |
Redback SmartEdge 400.

クリックで拡大.504KB(2000x3008).

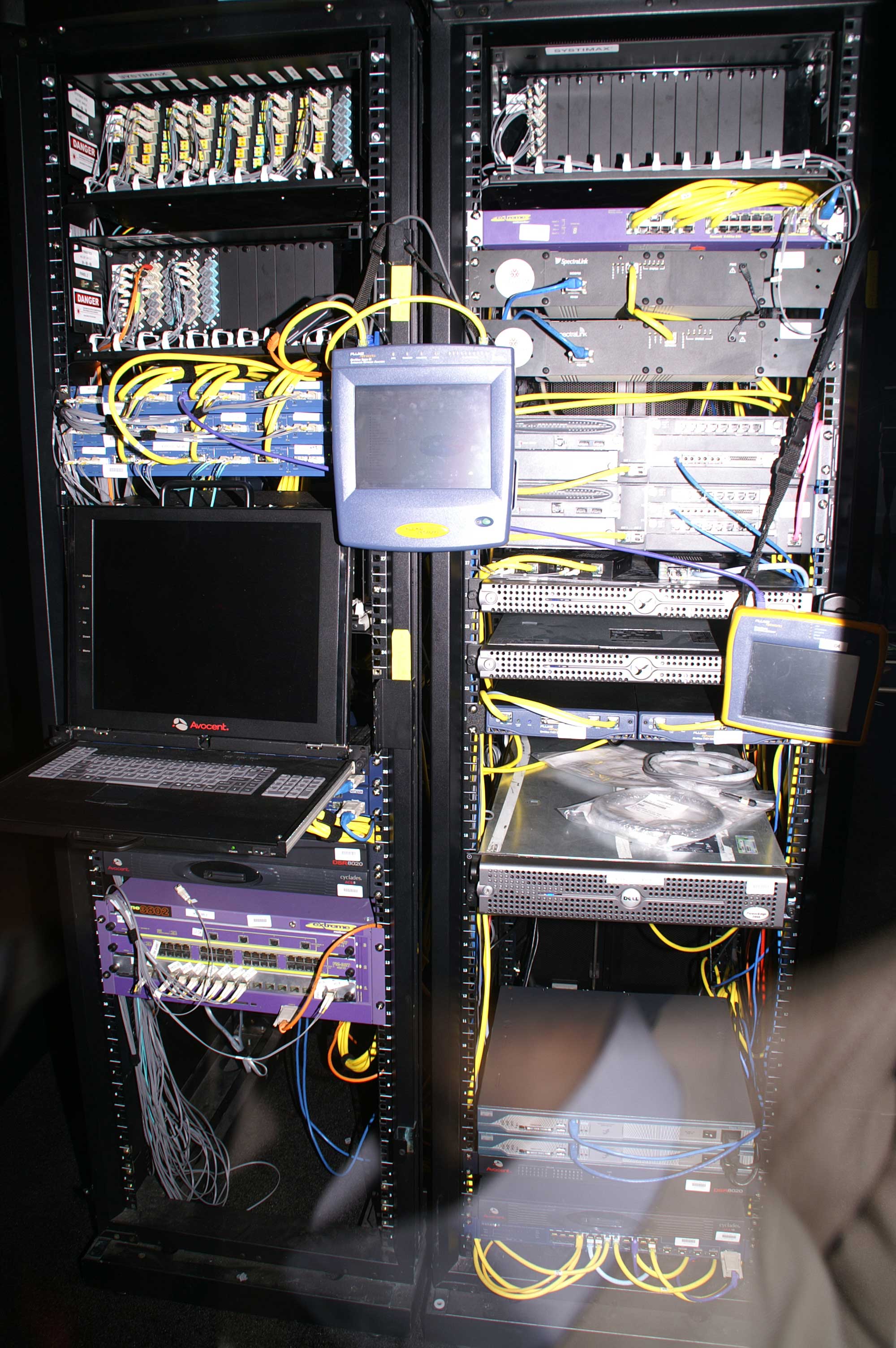

[0078]
2007.10.24

音声系やサーバ類ですね.

クリックで拡大.566KB(2000x3008).

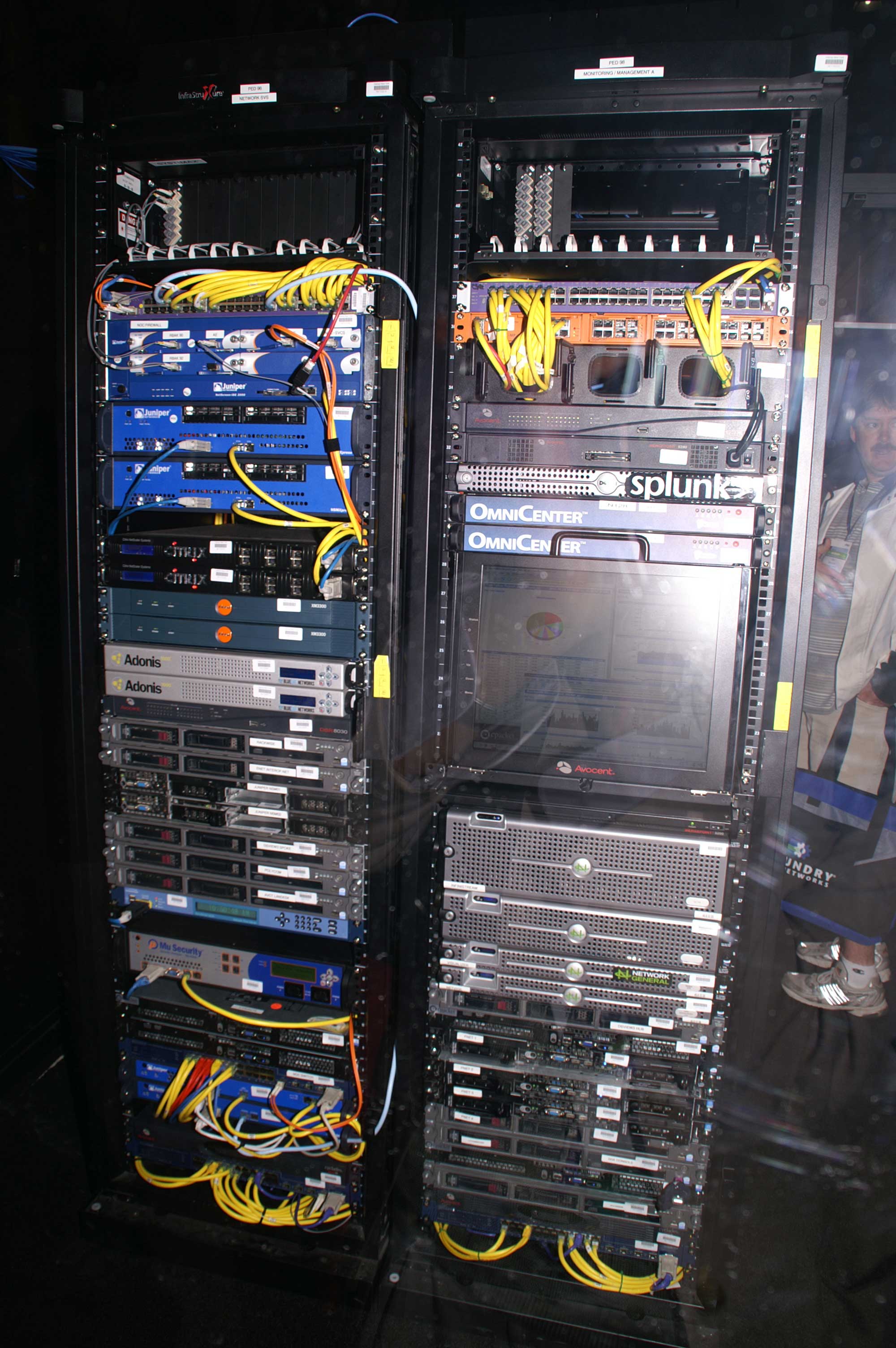

[0074]
2007.10.24

左側ラック:Network System.
右側ラック:Monitoring, Management.

クリックで拡大.480KB(2000x3008).

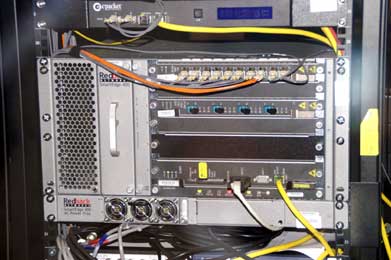

[0168]
2007.10.25

Redback SmartEdge 400.
なんといっても,Redbackが使われたのは珍しかったです.
(従来であれば,Extreme BlackDiamond 12804 などが使われていた.)

Show Floor

  1ラック×5ヶ所.
  ハーフラックでも収まるくらいの機器数だが,
  見やすいようにフルサイズのラックを使用 と.

                 [Ped 24]--------[Ped 26}
                     |
                     |
  [NOC]--------[Ped 20]--------[Ped 22]
       |
       +---------[Ped 28]
                 Ped: Pedestrial

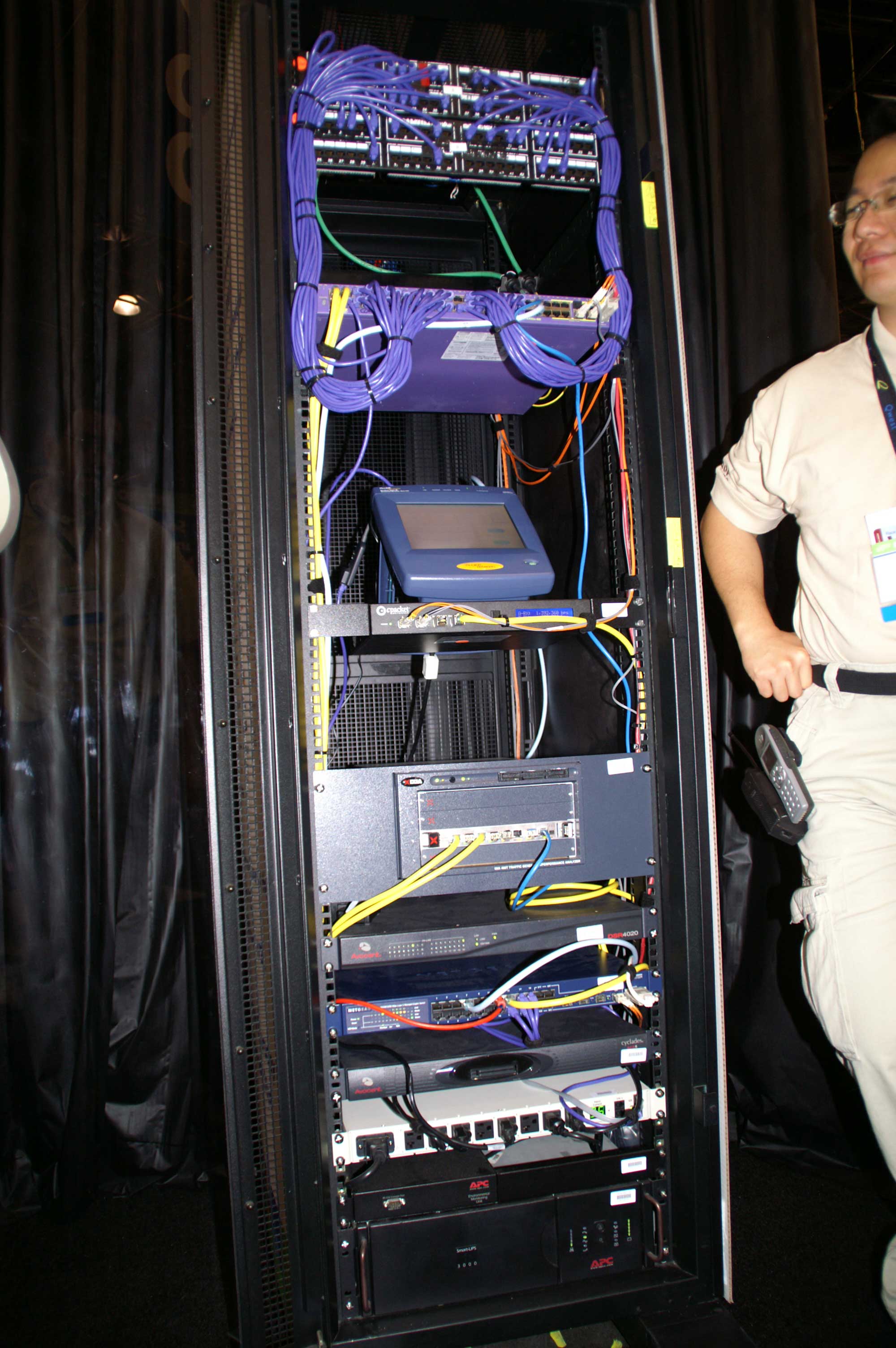

[0084]
2007.10.24

Ped 20.
ショウフロアには5本のラック(Ped)があります.
各PedにはExtreme Summit X450a-48tが載っています.
InteropNet Tourで立ち寄るのが,ここPed 20.
扉を開けてくれます.

クリックで拡大.408KB(2000x3008).
[0186]
2007.10.25

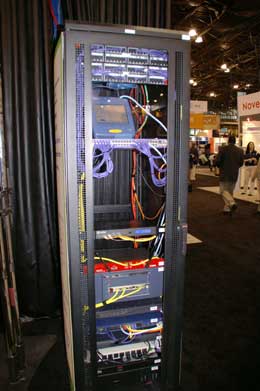

Ped 22.

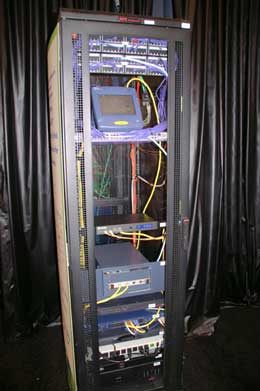

   [0187]
2007.10.25

Ped 24.

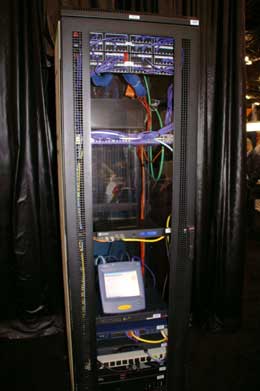

[0188]
2007.10.25

Ped 26.
   [0189]
2007.10.25

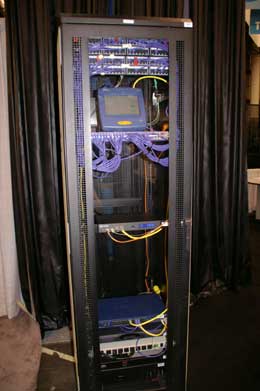

Ped 28.

無線LAN

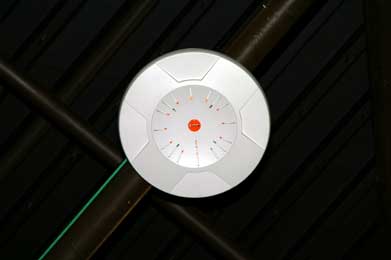

[0177]
2007.10.25

すっかりおなじみとなった,XirrusのUFO型APです.
天井に設置しています.

いっそブースドロップまで無線 LAN にするか?については,
「混雑しすぎていて,だめ.
高い出展料を払って各社,来ているのに,
ネットワークに繋がらなかったら問題だから.」と.

  ブースドロップ:
  出展各ブースの,InteropNet への収容ケーブル.

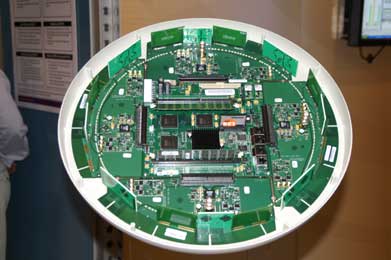

[0099]
2007.10.24

But corruptible.

NOC/ITM以外の関係者

[0169]
2007.10.25

Neal Allen (past-noc), Glenn Evans (past-lead-engineer)の名前を見つけることができます.
クリックで拡大.121KB(1000x1504).
