eNet(会場内ネットワーク．旧称"ShowNet")

・機材は Extreme．規模的には...
　- BlackDiamond×２台＋Externalへのつなぎに１台
　- Alpine×10台
　- Summit48i×３台
　- Summit48si×４台

・ファイアウォール
　- NOKIA IP

・外とのボーダルータ
　- BlackDiamond
　- Juniper M20

・特徴１――10GE の適用
　１区間（ノースホール〜サウスホール間）だけ10GEあり．

・特徴２――EAPS の適用
　リング状トポロジとし，EAPS（Ethernet Automatic Protection Switching）を走らせている．

・特徴３――VoIP の活用
　フロア内のラックにトラブルシュート用の VoIP 電話機を常設．
　ただしこれ，"Access Ether"といって，保守用のネットワークを独立させているのでできる技．
　（さもないと，電話も障害時につながらなくなってしまう．）

・特徴４――Wireless LAN によるアクセスポイント
　来場者がインターネットにアクセスできるポイントがすべてワイヤレス化．
　ＰＣは設置されているが，入場者のＰＣ

NOC (Network Operations Center)

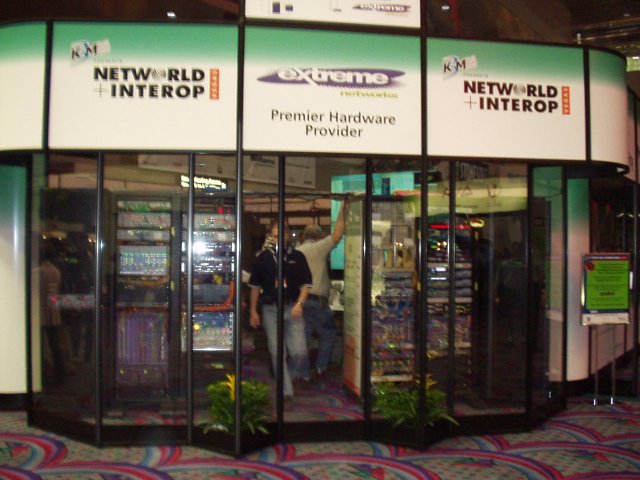

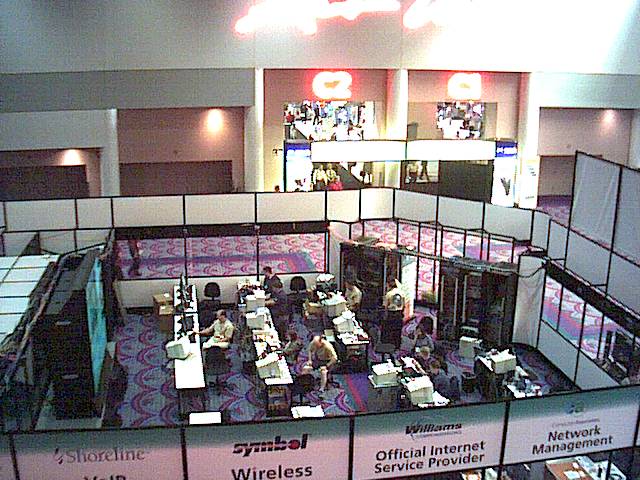

俯瞰．


NOCの機器全景．手前のラックではファイアウォールにNOKIA IP（上部．ちょっと見にくい）；外とのボーダのBlackDiamond，Juniper M20などが判る．


機器．Extreme 中心．

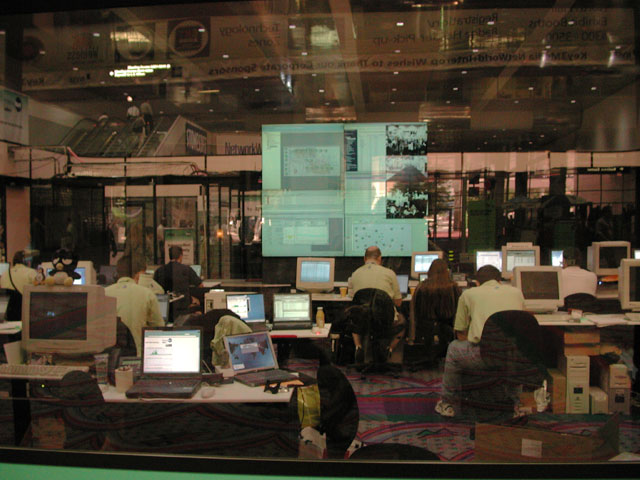

オペレーション風景．[KT撮]

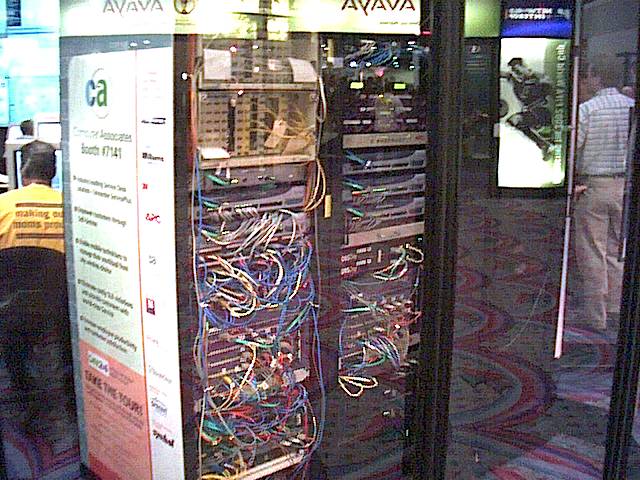

NOCのラック[SS撮]

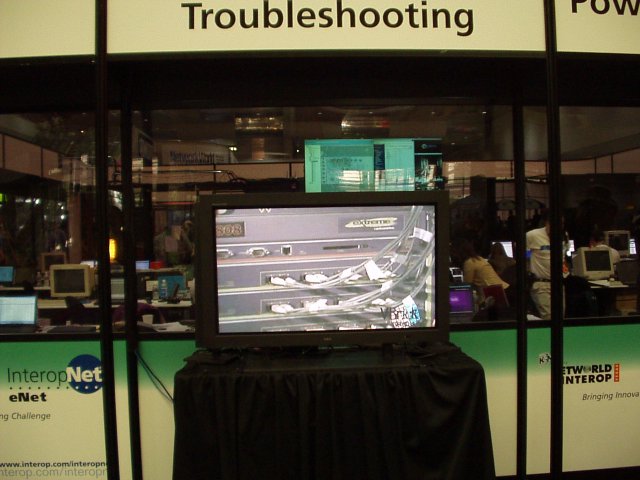

NOCのPDP(NEC製)[SS撮]

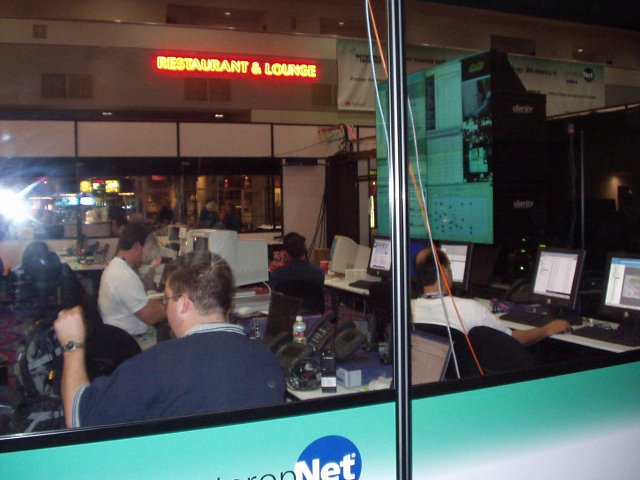

NOCのPC(DELL製)[SS撮]

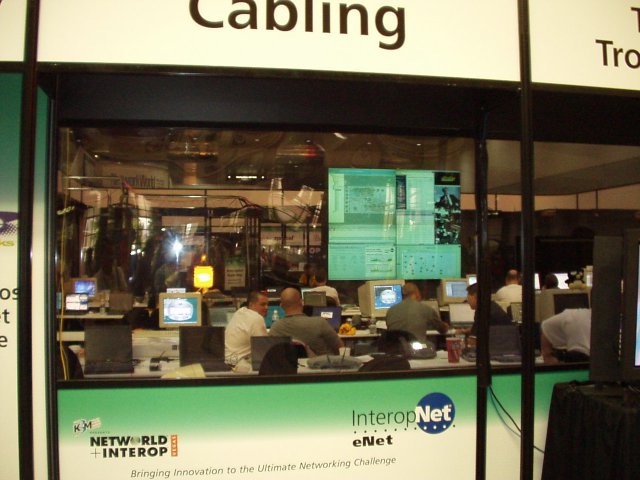

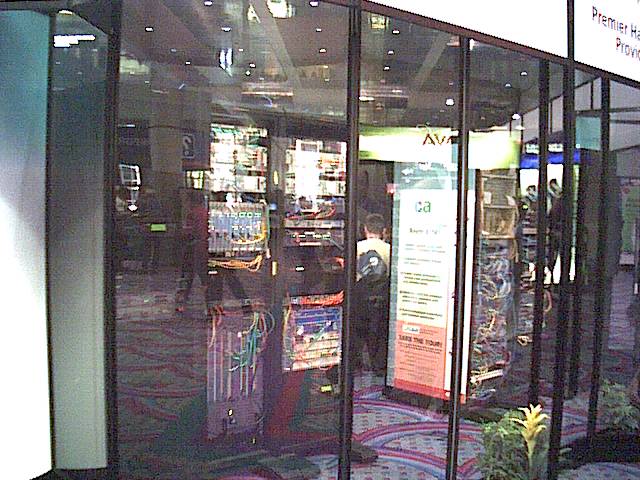

NOCの全景[SS撮]

Show Floor


会場内 LAN(eNet)の，フロア内のラック．トラブルシュート用にVoIPを活用．"Access Ether"といって，保守用のネットワークを独立させているのでできる技よ（さもないと，電話も障害時につながらなくなってしまう）．


会場内 LAN(eNet)のトポロジ．Extreme なのでEthernet APSを走らせている．１区間（赤線）だけ10GEあり．
The Internet とのボーダにはBlackDiamondとJuniper．

ワイヤレスLANのアクセスポイント

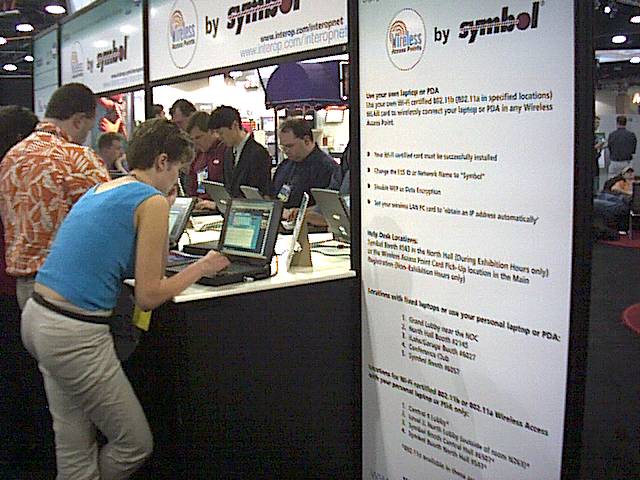

ワイヤレスLANのアクセスポイントの一つ．入場者が自由に使える．ＰＣは設置されているが，入場者のＰＣやPDAでもアクセスできる．

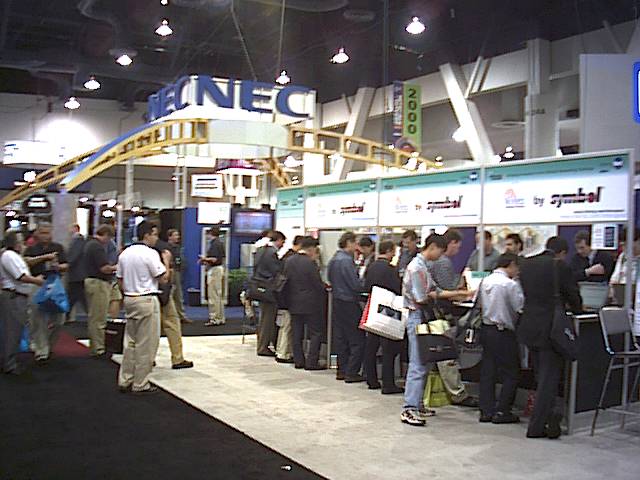

結構混んでいますねー．後方はNECブース．


ここも．読めないと思うけど，パネルにインストラクションが書いてある．
