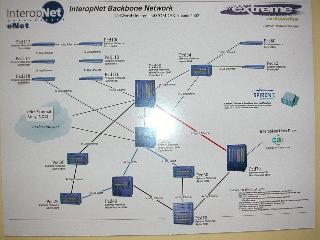

eNet．

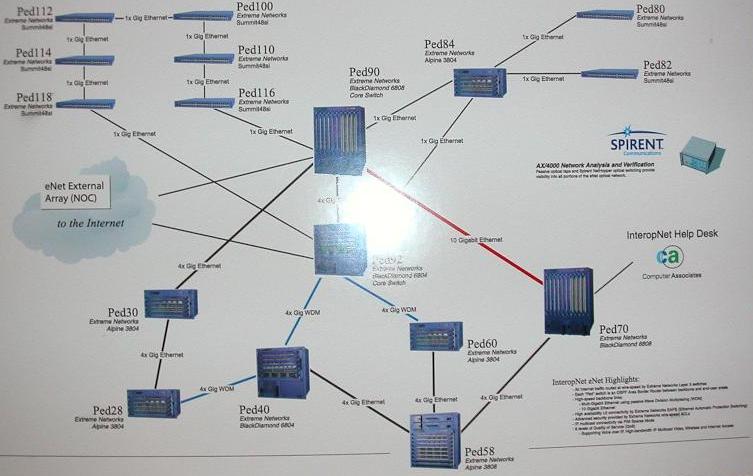

クリックで拡大．46KB． アメリカのショウではマルチベンダ化をしていないので，紫一色．1999年のLas Vegas がCisco；それ以降1999年のAtlantaからは，ずっとExtremeが担当． というわけでExtream独自の冗長化プロトコル「EAPS」（いーぷす）を用いたリング構成．リングは (1) 10GE，(2) 4×GbE，(3) 4G WDM のいづれか． フロア内中央通路のPed番号は，入り口から見て左から，28-30-40-58-60-70． ほかにはメディアセンターに Ped 82 がいた． |
 |

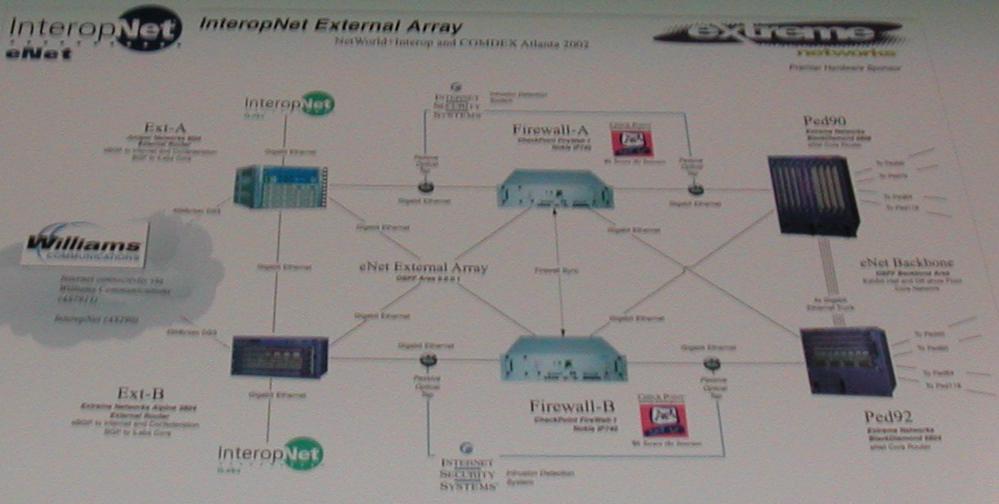

eNet External Array．OSPF Area 0.0.0.1．
クリックで拡大．46KB． 会場内側の「BlackDiamond6808」「6804」から， FireWall の「Nokia IP740」を二重化で挟んで， Externalを務める「M20」と「Alpine3804」へ． それぞれがWilliamsにDS-3でアップリンク． 途中，GbEをタップして，ISSがモニタリング． |
 |

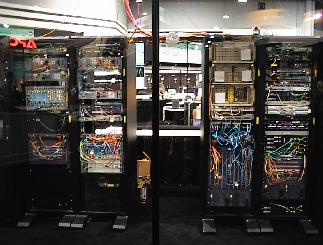

NOC内のラック．
全部で4ラック．左の2ラックがExternal Array，右の2ラックが内部側．東京ショウに比べるとシンプル． |
 |

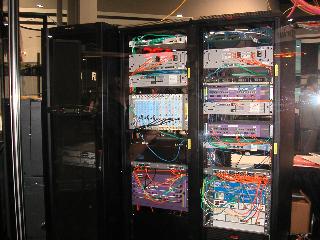

NOCのExternal側のラック．「eNet External Array」と呼んでいる部分． |
 |

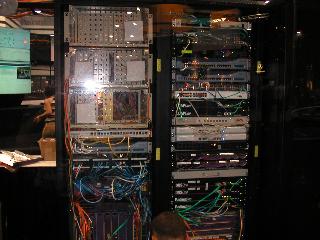

NOCのeNet側のラック．
Infoblix社の「DNSone」「DHCPone」「LDAPone」といった1Uサーバを使用． Extreme社にアテンドされて記事に扱ったであろう「日コミ現地速報」で触れていた6804はここに． |
 |
会場内の「Ped 40」の例．
右側最下段は「Shoreline」社のVoIP箱．ダウンリンク側はRJ-11で電話線を食べている．ちなみにプレスタンダードのSIPベースで，バイナリでシグナリングと言っていた． |
 |

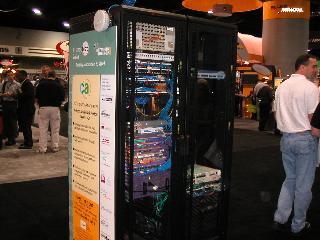

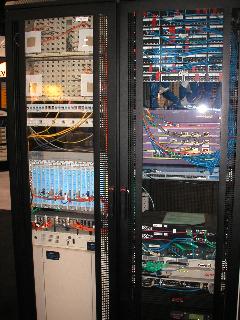

「Ped 30」の例
側面上部に見えている丸い箱は802.11bのアクセスポイント． |
 |

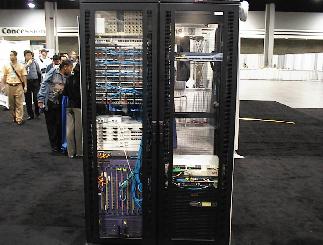

「Ped 70」の例
会場内のいちばん右端．NOCからの10GEの線をフロア内で受けているのがこれ． |
 |

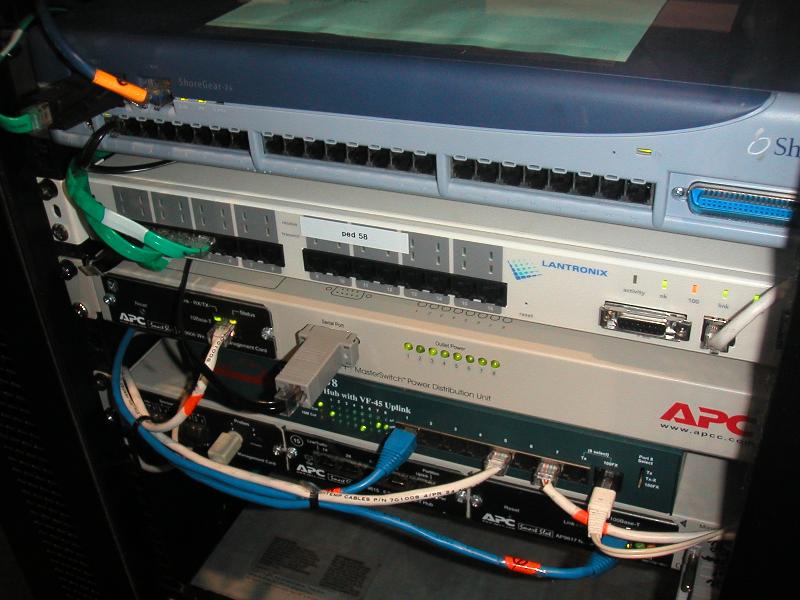

「Ped 58」の例．ちょっとズーム．
クリックで拡大．68KB． 注目は，最上段の「Shoreline」社の箱のRJ-11の口（24ポート）と， 下から２段目の「VF-45 Uplink」という箱．一番右のコネクタが「3M」社が推進する「VF-45」． UTPに見えるかも知れないが，光ケーブル． |
 |

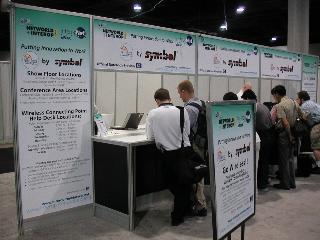

Wireless Connecting Point．
来場者が使えるPC群．昔は「ターミナル・クラスタ」と呼んだ．配線がワイヤレス化されている． 日本語が使えなかったよ〜(涙)． |
 |
Wireless Connecting Point． 「Symbol」社のWireless LANカード． |
 |
コントリビュータの一覧． |
